2.54mm→2.0mmピッチ変換基板でobnizからGroveへつなげるメモ

Posted on 2019-01-15

2.54mm→2.0mmピッチ変換基板でobnizからGroveへつなげるメモです。

Groveは2.0 mmピッチ

以前よりGrove ミニPIRモーションセンサ（人感センサ）とobnizをGrove 端子台経由で連携するメモのように、Groveのセンサーやアクチュエーターをこちらに引き込めないかを試行錯誤しています。

以前の仕組みでも、Grove端子台が必要で、もう少しコンパクトにならないかなと思っておりました。

そして、最近、別件のいろいろ調べ物をしていく中で、やっとちゃんとした論拠が得れました。

110990028 | Seeed Studio 開発キットアクセサリ 2.54 mmピッチピンヘッダ用 | RS Components

Grove側は、バックルコネクタ(JSTスタイル2.0 mmピッチ)を使用します。メスジャンパは2.54 mmピッチのピンヘッダ対応

Groveは2.0 mmピッチとのこと！

2.54mm→2.0mm変換基板を試してみる！

ということで、2.54mm→2.0mm変換基板があれば、obnizのほうの電子工作でよくある2.54mmピッチをGroveのコネクタに引き込めるんじゃないかと探しました。

ピンヘッダ変換（2.0/2.54） - aitendo

そして、aitendoで見つけました！

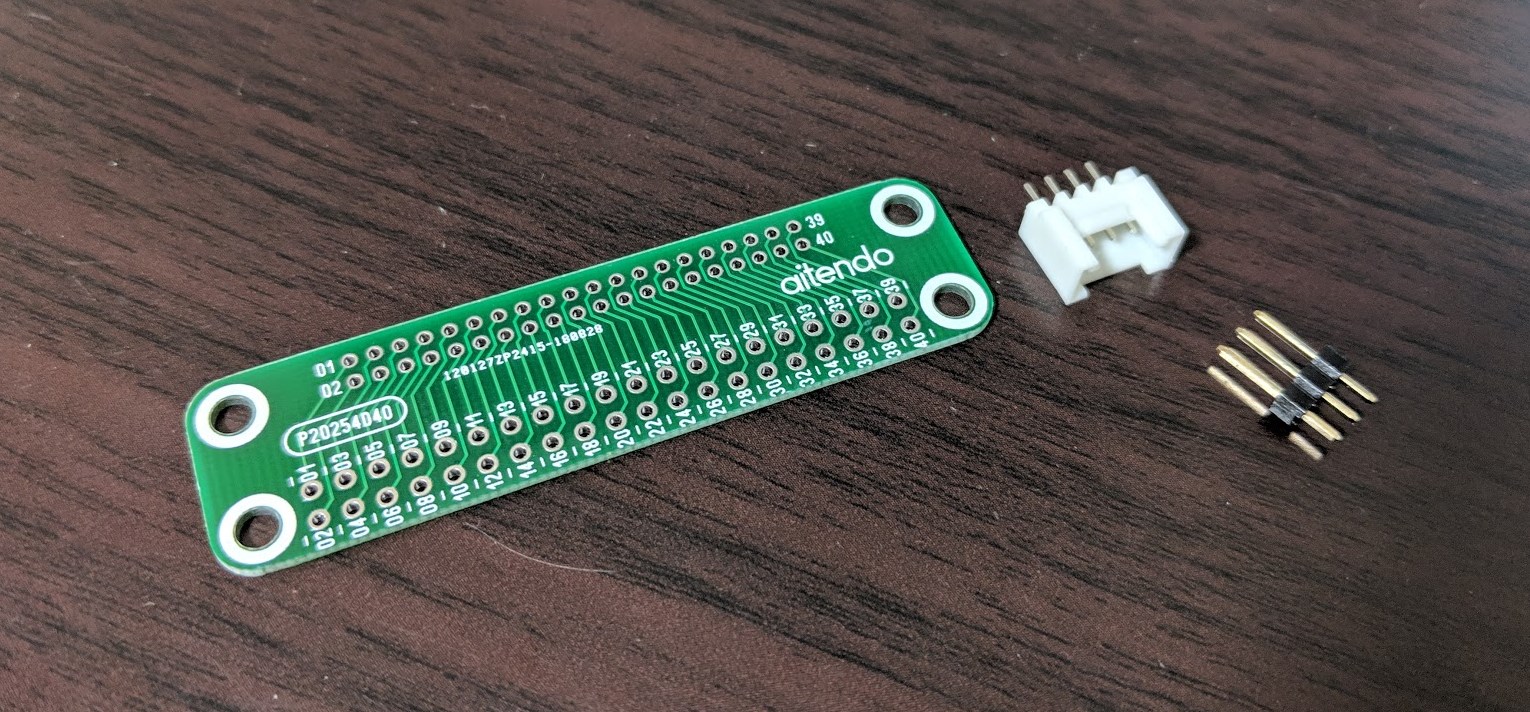

届いたのは、基板のみです。

すでに持っているGroveコネクタとピンヘッダを用意しました。

2019/01/17追記：
たしか、こちらを使ってました。Groveコネクタは確実にこれ。ピンヘッダは、パキパキ切り離せるピンヘッダをどこかで買いました。

つなげる計画を練ってみます。

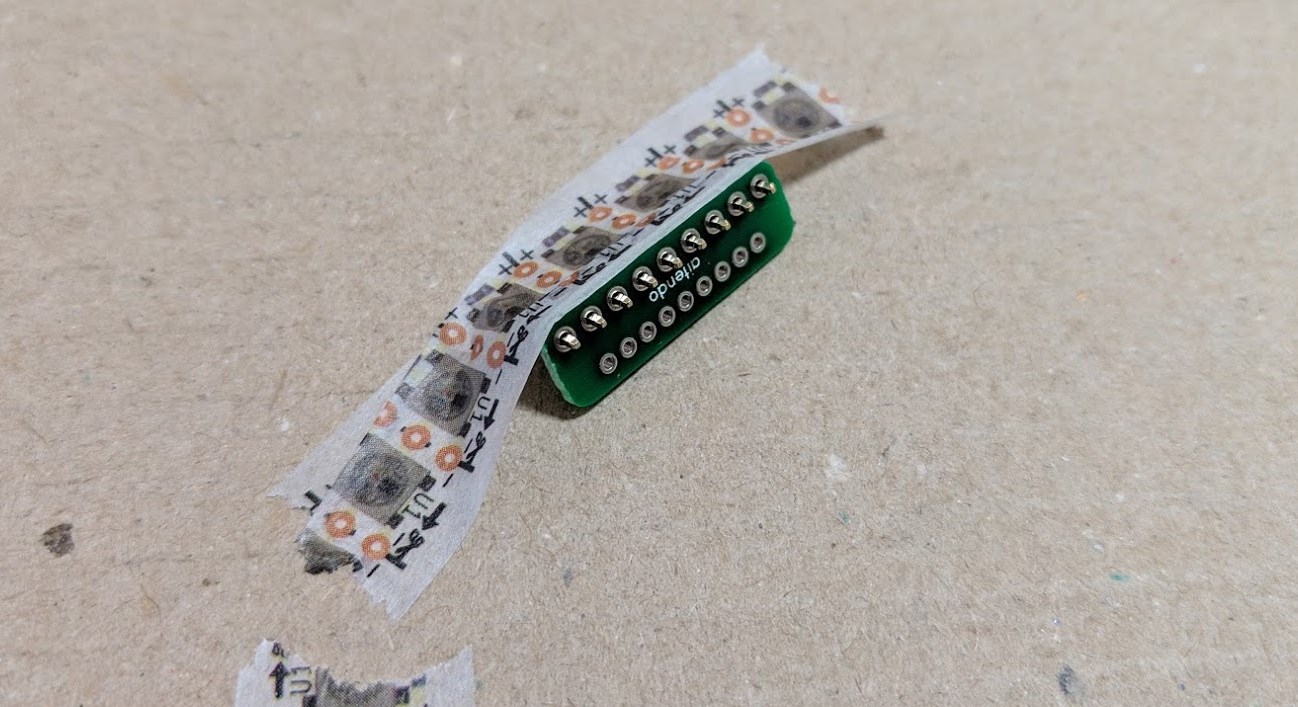

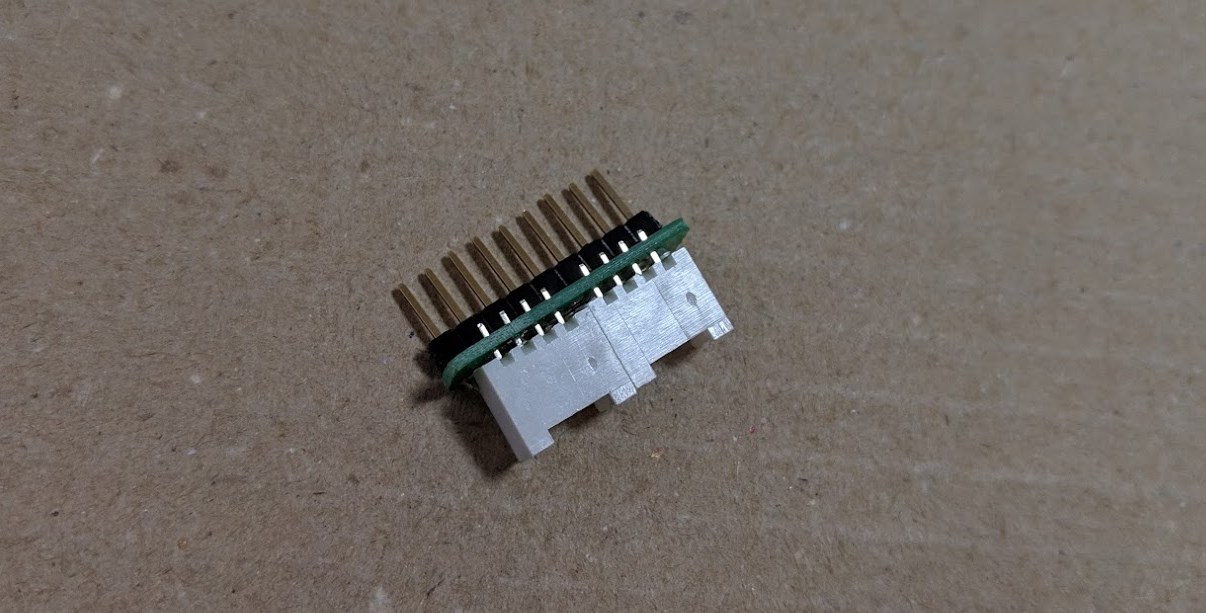

はんだ付けしてみました。どちらのピンもぴったりで気持ちいい！

Grove側は2.0mmだとやはりちょっと細かくて苦労はしました。

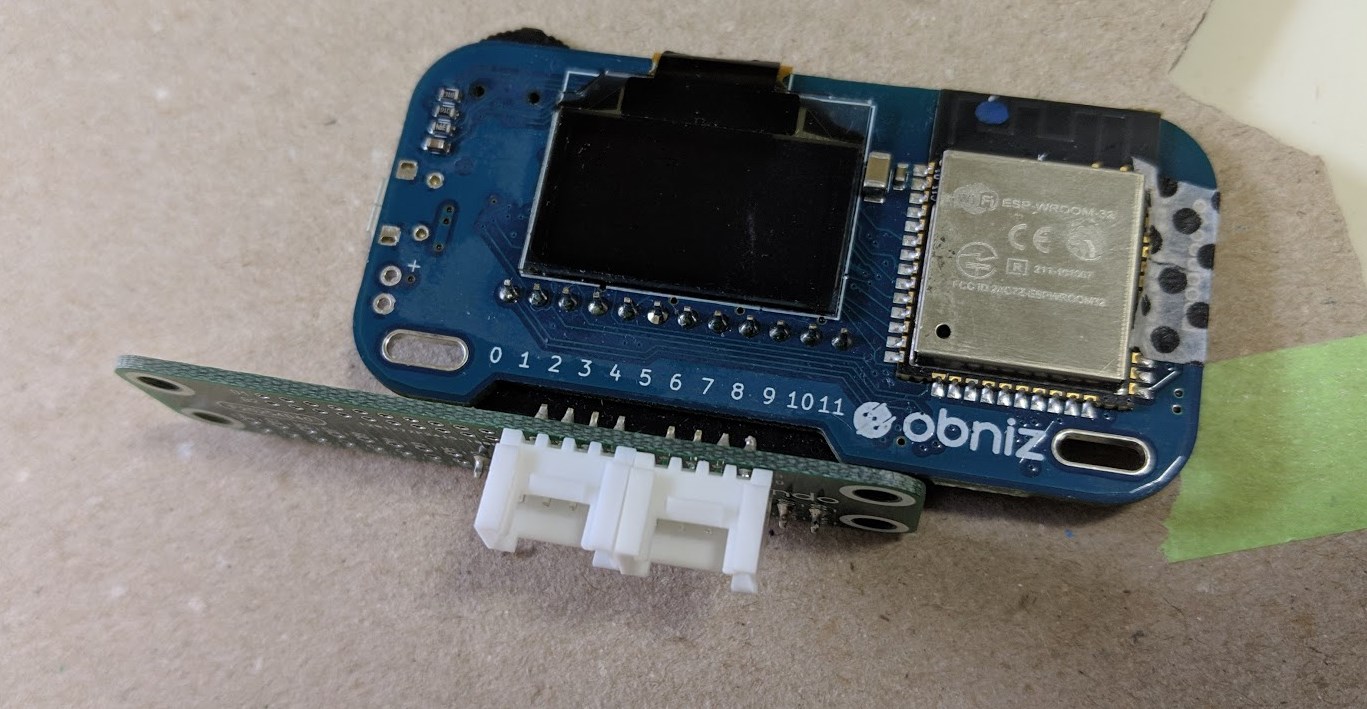

いざ接続。

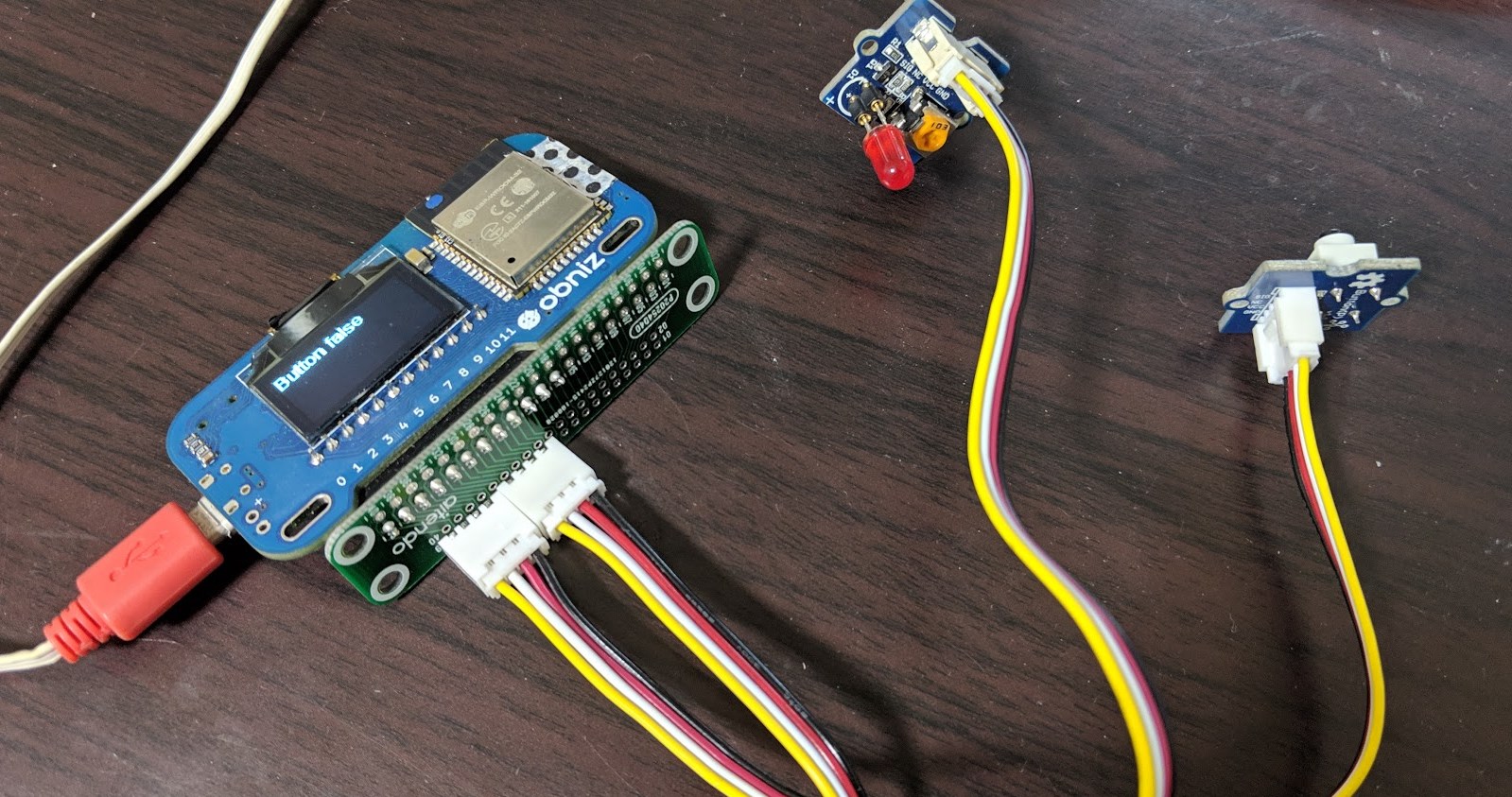

つながりました！基板が逆方向に余ってるけど、テストだからいいかな。

Grove ButtonをおすとGrove LEDが反応する仕組みをつくりました。

<html>

<head>
  <meta charset="utf-8">
  <meta name="viewport" content="width=device-width, initial-scale=1">
  <script src="https://obniz.io/js/jquery-3.2.1.min.js"></script>
  <script src="https://unpkg.com/obniz@1.13.1/obniz.js" crossorigin="anonymous"></script>
</head>

<body>

  <div id="obniz-debug"></div>
  <h1>obniz instant html</h1>
  <button id="on">ON</button>
  <button id="off">OFF</button>
  <div id="print"></div>
  <script>
    var obniz = new Obniz("OBNIZ_ID_TEST");

    obniz.onconnect = async function () {

      obniz.display.clear();
      obniz.display.print("Hello World");

      // --------------- Grove LED
      // IO 0 をGNDとして使う
      obniz.io0.output(false);
      // IO 1 をVINとして使う
      obniz.io1.drive('5v');
      obniz.io1.output(true);
      // IO 3 をSIGNALとして使う
      obniz.io3.drive('5v');
      obniz.io3.output(false);

      // --------------- Grove Button
      // IO 5 をGNDとして使う
      obniz.io5.output(false);
      // IO 6 をVINとして使う
      obniz.io6.drive('5v');
      obniz.io6.output(true);
      // IO 8 をSIGNALとして使う
      obniz.io8.input(function(value){
        console.log("Grove Button to " + value);
        // LED ON/OFF
        obniz.io3.output(value);
        // Display
        obniz.display.clear();
        obniz.display.print("Button " + value);
      });

      obniz.switch.onchange = function(state) {
        $('#on').click(function () {
          obniz.display.clear();
          obniz.display.print("ON");
        });
        $('#off').click(function () {
          obniz.display.clear();
          obniz.display.print("OFF");
        });
      }
    }
  </script>
</body>

</html>

obnizにつながったピン番号がGroveにどう対応するかを注意深く見る必要があります。

では実際に動かしてみます！

https://youtu.be/rNW1RjQqHNI

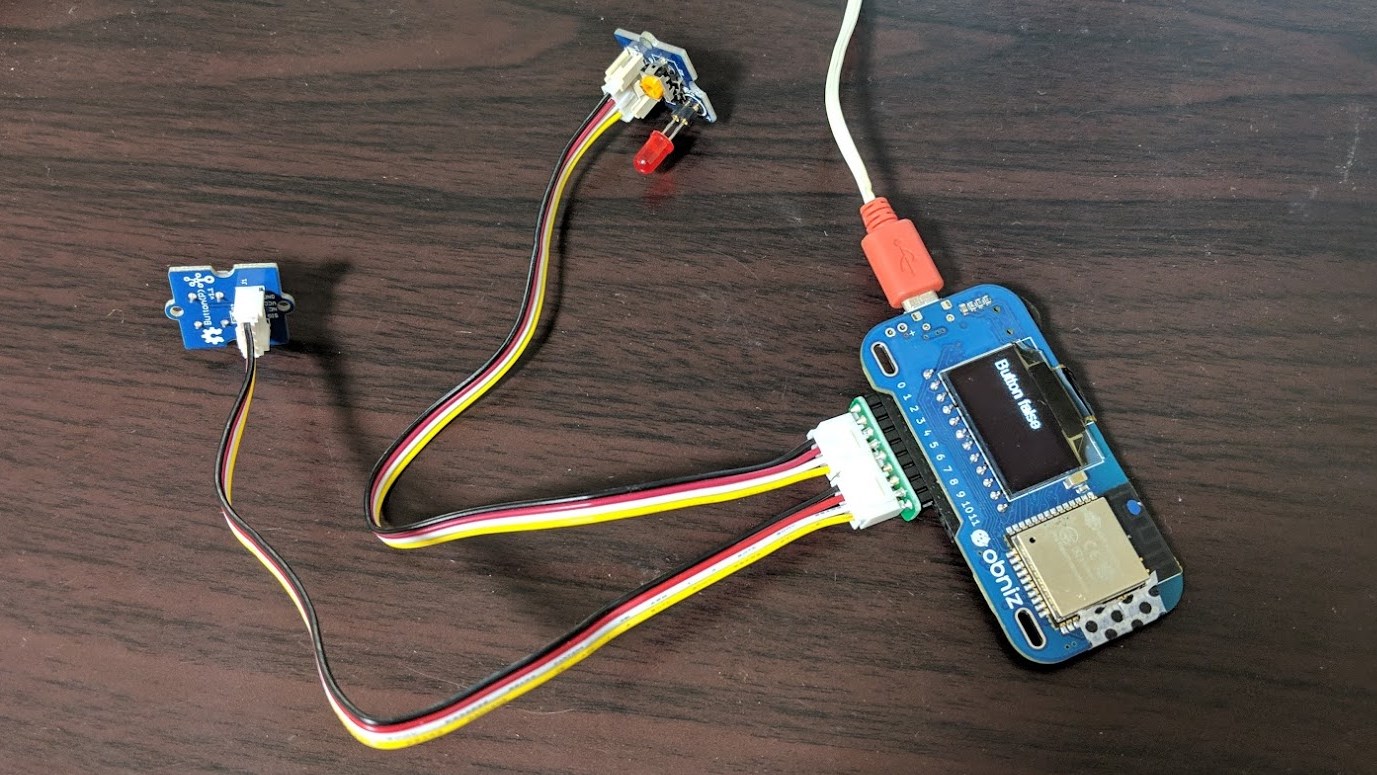

しっかり動きました！
