今回、産業用Raspberry PiのRevolution Pi Core 3を触る機会があり、電源をつなげるまで苦労したのでメモとしてまとめておきます。富士エレックス株式会社様、ありがとうございました。
Revolution Pi Core 3 とは
Revolution Pi Core 3 の情報はこちらです。
RevPi Core base module – Industrial Raspberry Pi
その名前の通り、産業用に特化したRevolution Piで、DINレールの形に合わさっていたり、堅牢なハウジングで難燃性や防塵性といった工場で使う場合を見据えいろいろと性能が高いというスゴいデバイスです。
開封～セットアップ
まず開封します。
使い方サイトをQRコードで

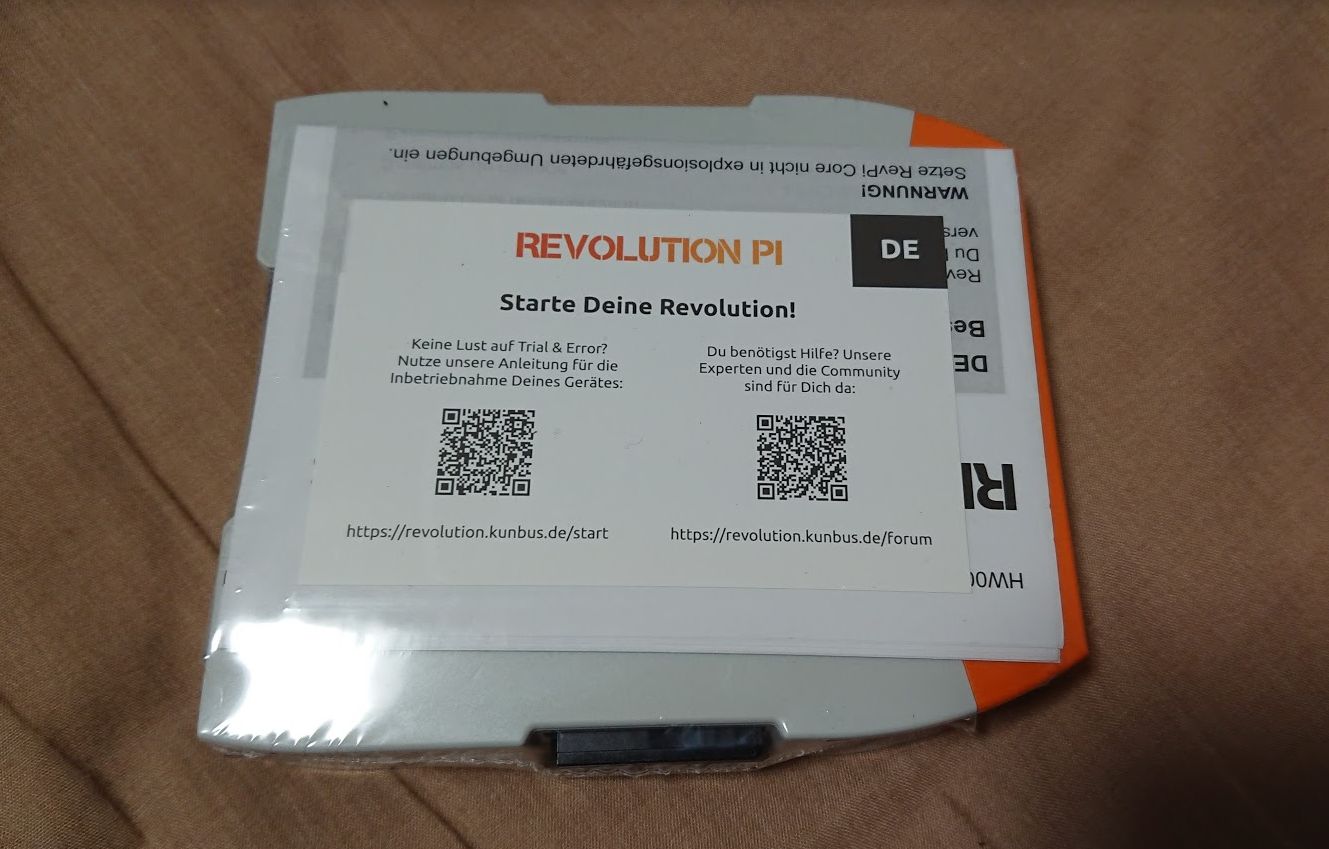

開封時の紙に、ドイツ語版の説明書がありました。
英語版が裏に書いてあります。

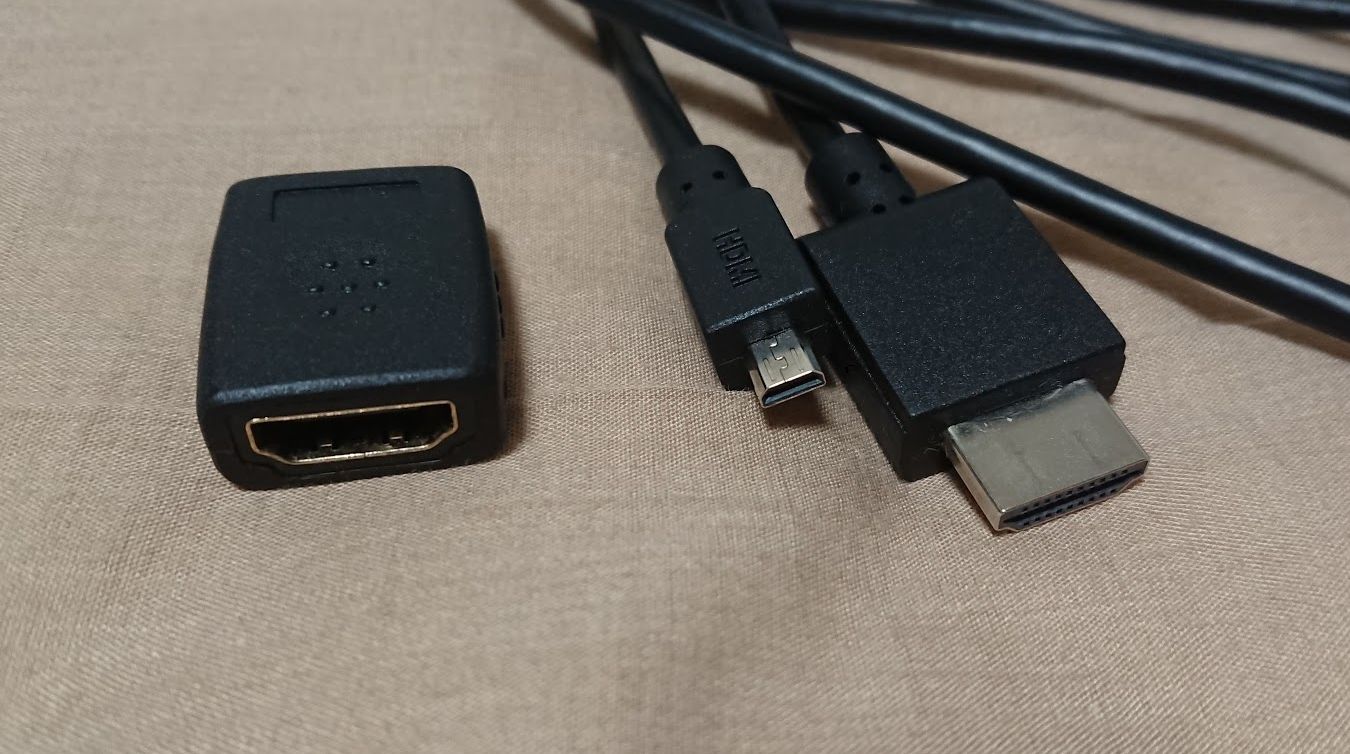

mini HDMIでつなぐ

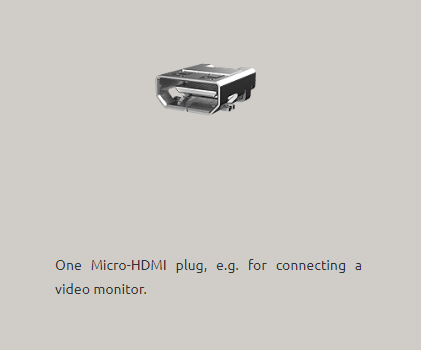

通常のHDMIではなくmini HDMIの口がある。
たまたま家にmini HDMIがあったのでつなぐ。
キーボードやマウスをつなげる
電源投入と思いきや・・・なんと24 V DC入力！
よく見ると、通常のRaspberry Piにあるような、micro USBの電源ポートがなのです。
RevPi Core base module – Industrial Raspberry Pi

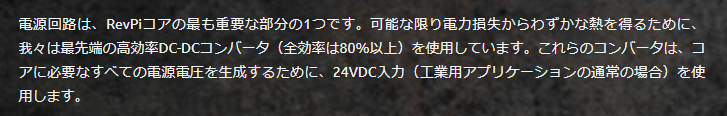

翻訳してみた。
とのことで、24Vで入力する必要があるようです。ええ・・・24V？？
困り果て、中畑さんに助けてもらった
接続口はどこ？家庭用の100V電源からどう変換するんだろう？などなど、そもそも工場とかの文脈もわからないし、本当に困り果てまして。
中畑さんに助けを借りて1ヶ月ほど理解を深めました。

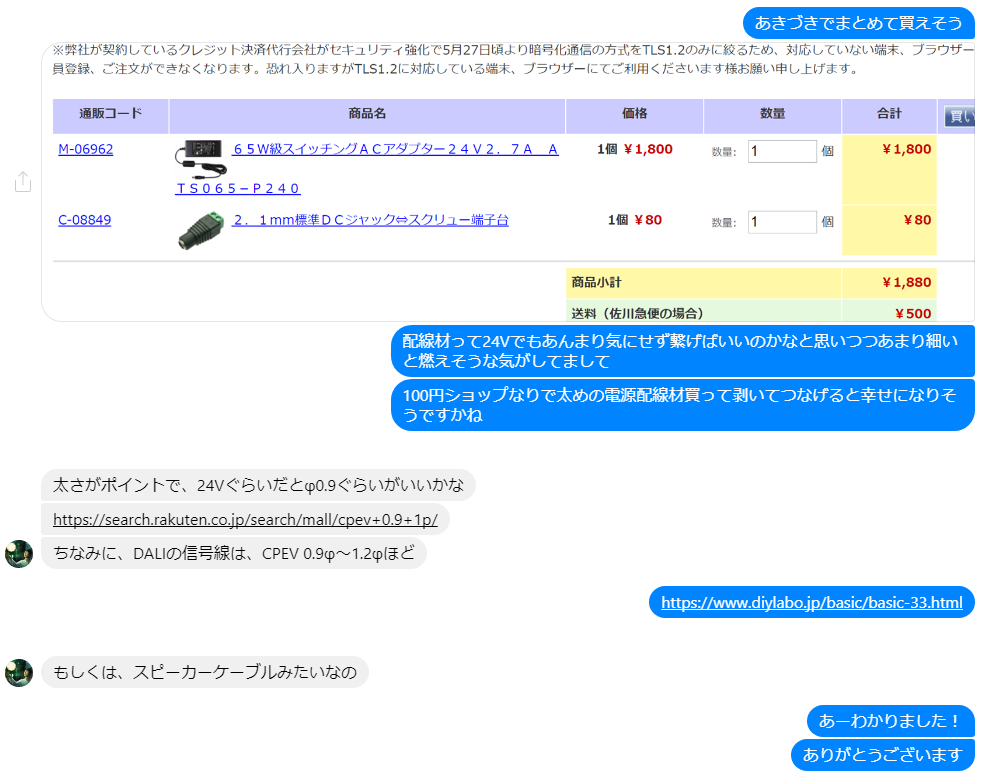

抜粋するとこんな感じ。本当にありがとうございました！
電源を再確認
Datasheet_RevPi_Core_RevPi_Core3.pdf
これを見る限り、

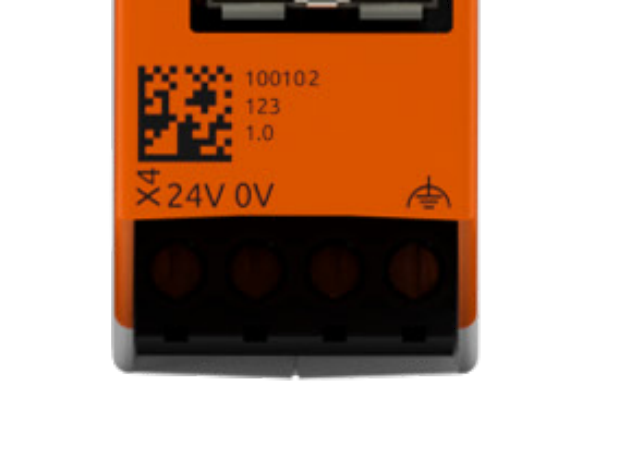

ここが電源ということが分かってきました。
しかし、ここ、なんか＋ーのはずなのに4つも入力があるし、よくわからない。
いろいろあって再挑戦！
結局、
- 家庭用100V電源からこういった24V DCに送るにはACアダプターが必要ぽい
- しかも上記のように電源にいれるために、さらにACアダプタの先っぽを＋ーで再分配する必要がある
- 配線もよくある電子工作なケーブルはちょっと細いらしく太いのが必要
といったことがわかりました。
購入
以上の推察から、購入アイテムを決めました。
- ２．１ｍｍ標準ＤＣジャック⇔スクリュー端子台: パーツ一般 秋月電子通商-電子部品・ネット通販
- ６５Ｗ級スイッチングＡＣアダプター２４Ｖ２．７Ａ ＡＴＳ０６５－Ｐ２４０: 電源一般 秋月電子通商-電子部品・ネット通販
- ヨドバシ.com – 朝日電器 ELPA エルパ RA-055H(R/BK) [スピーカーコード1.25 5m レッド/ブラック] 通販【全品無料配達】
この3つです。
届きました。
ACアダプタからDCジャック スクリュー端子台までAC-DCチェック
慣れていない電流で行いますし、間違うと機器を破壊してしまいそうな恐怖があります。

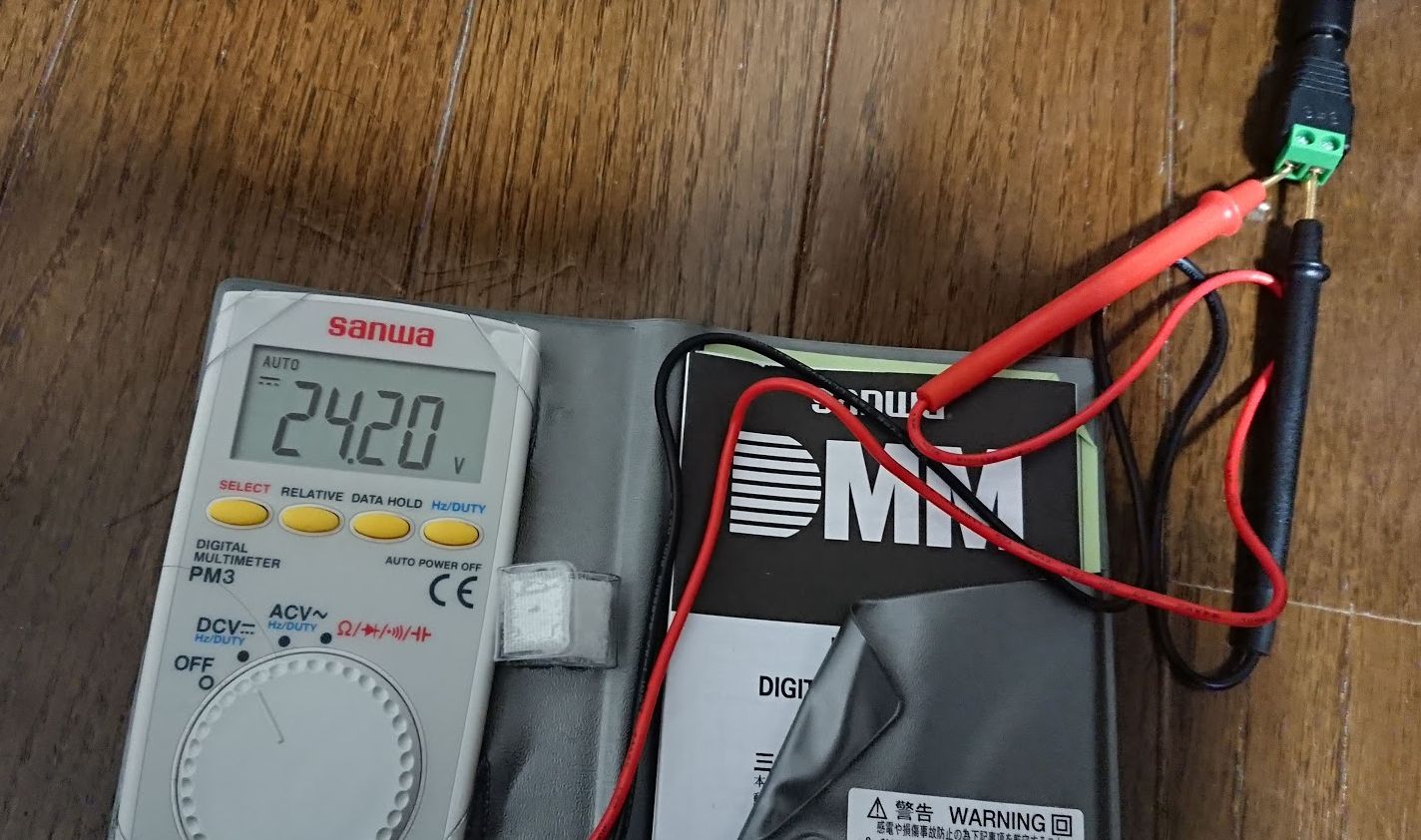

ACアダプタからDCジャック スクリュー端子台までAC-DCチェックします。
テスターでひとまずバッチリ。（この時点でも感電するんじゃないかとビビっています）
スピーカーケーブルとDCジャック スクリュー端子台を接続
次にスピーカーケーブルとDCジャック スクリュー端子台を接続しましょう。

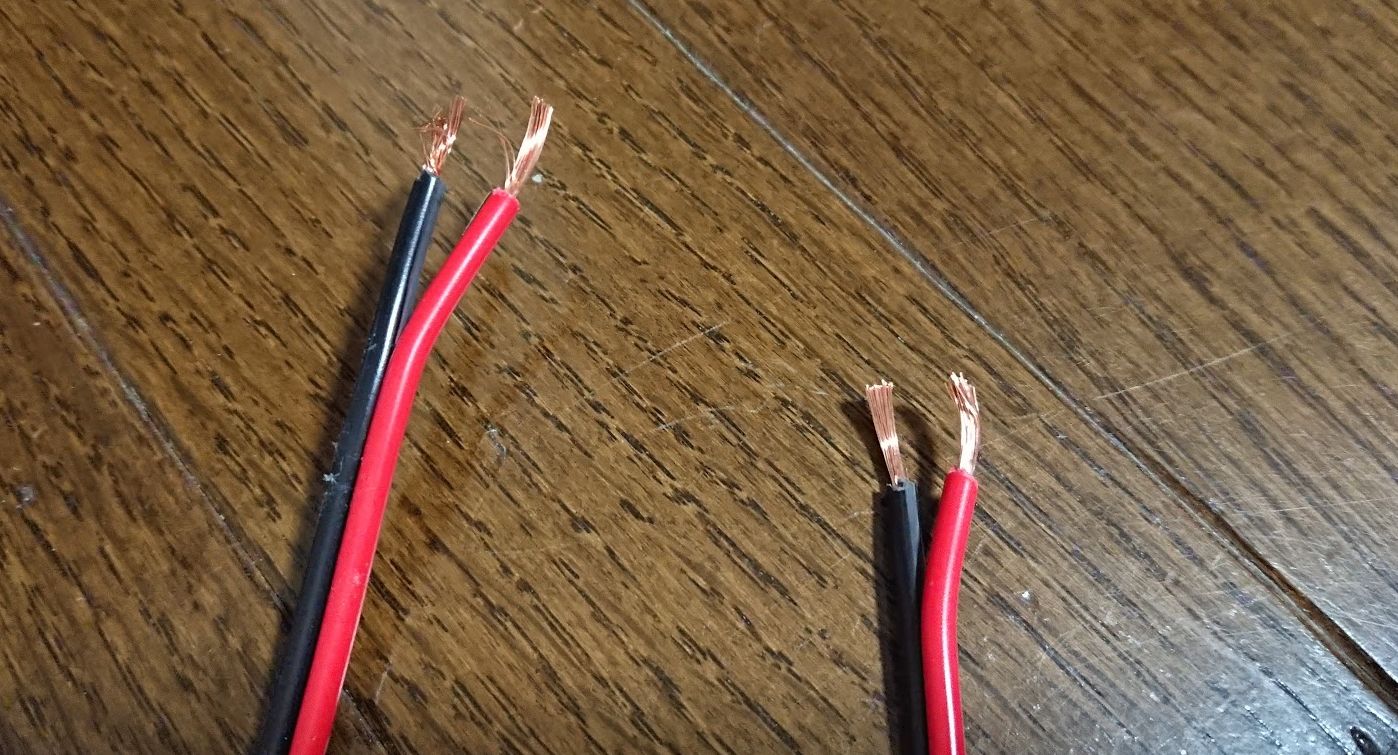

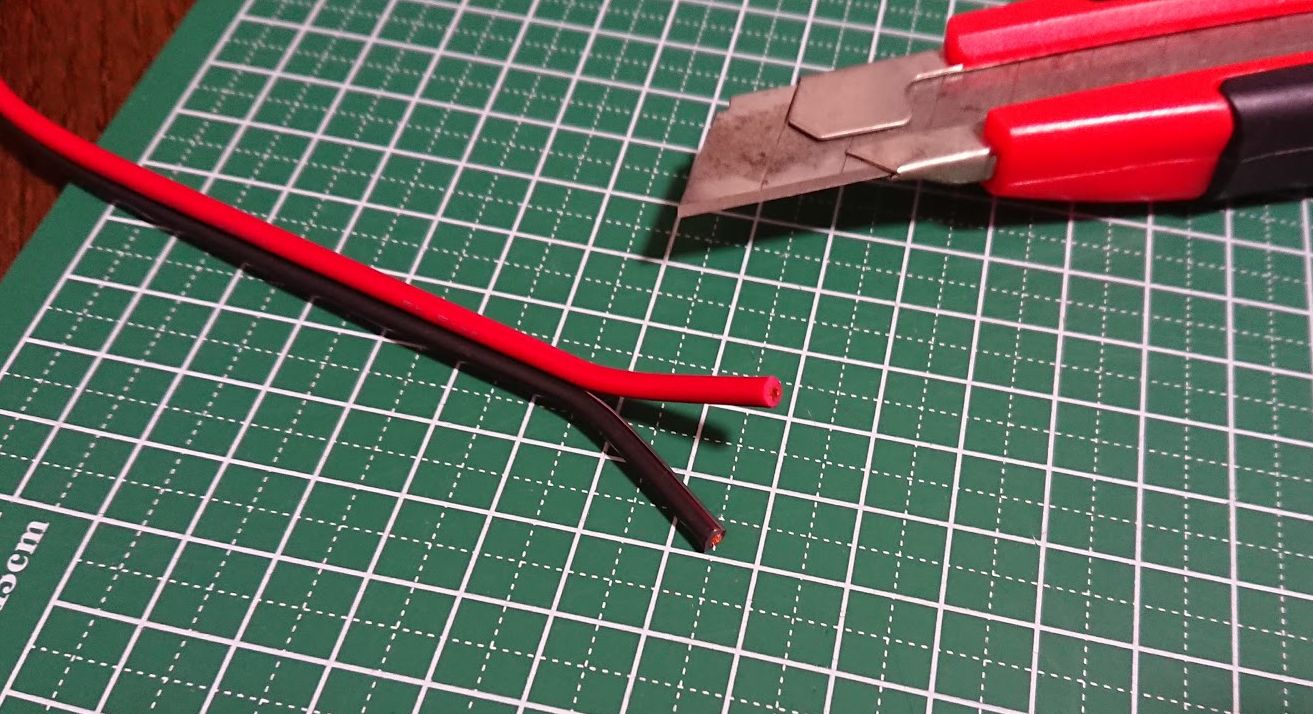

スピーカーケーブルをまずカッターで真ん中からちょっと割いて、

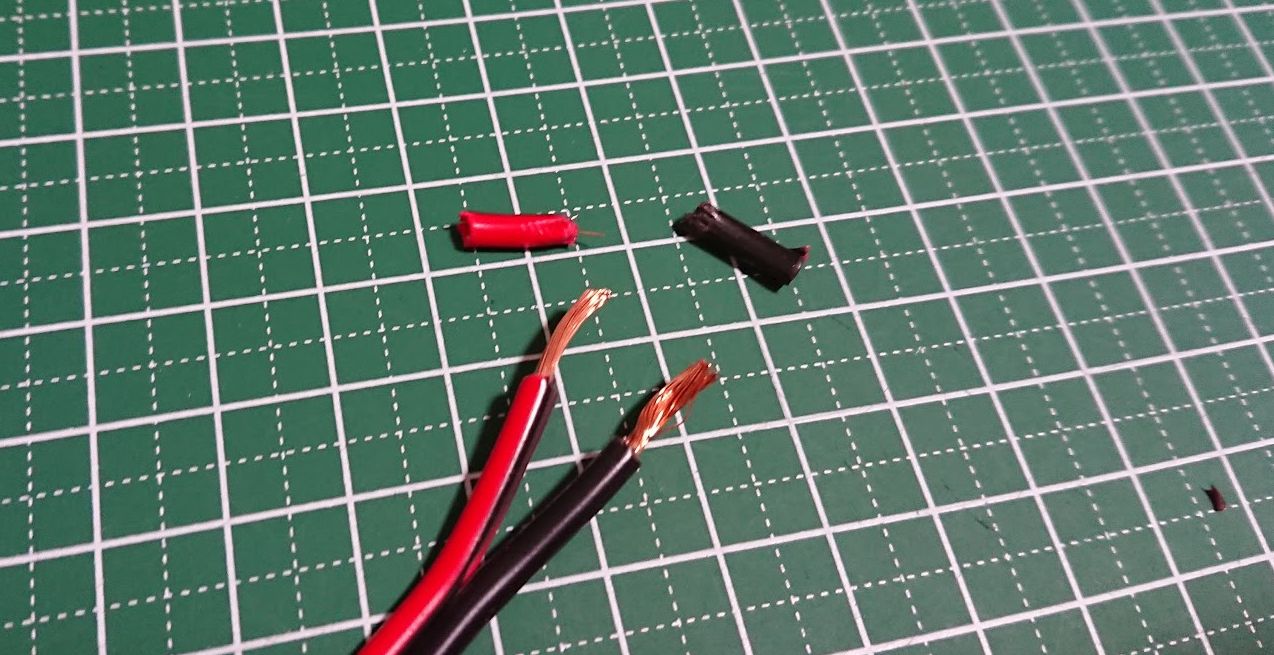

金属部分を出して、
こちらを両端やります。

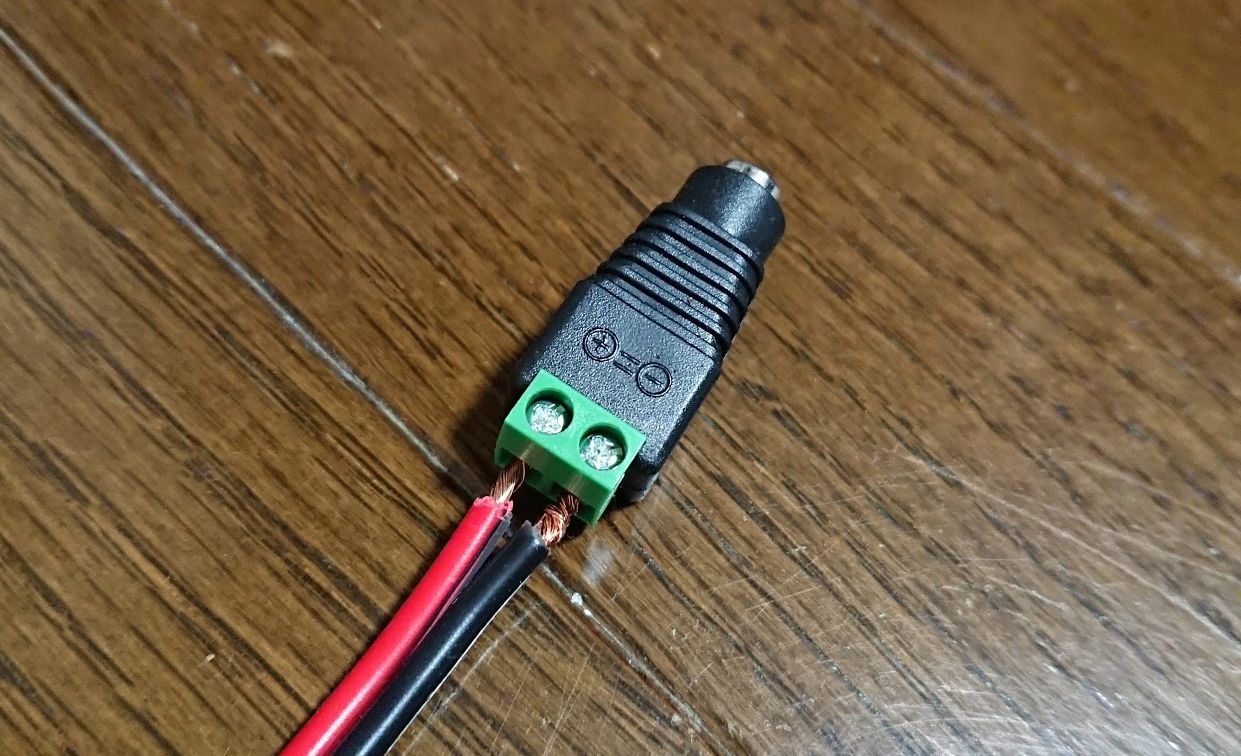

DCジャック スクリュー端子台につなぎます。
接続成功

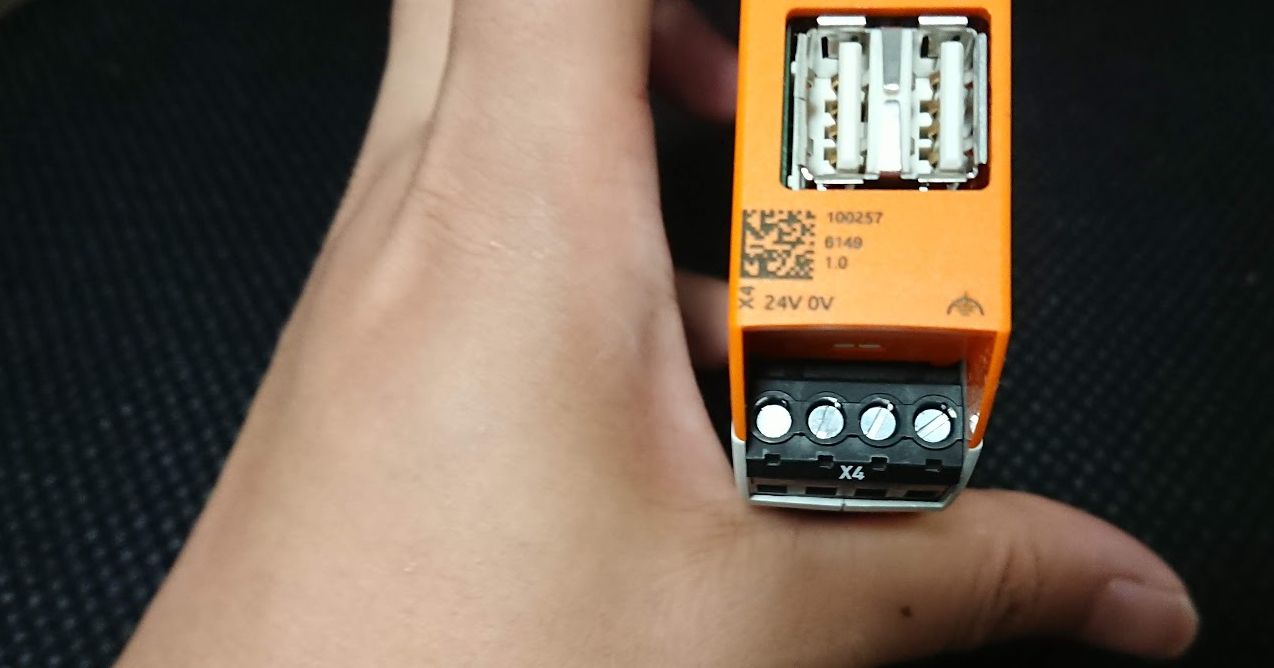

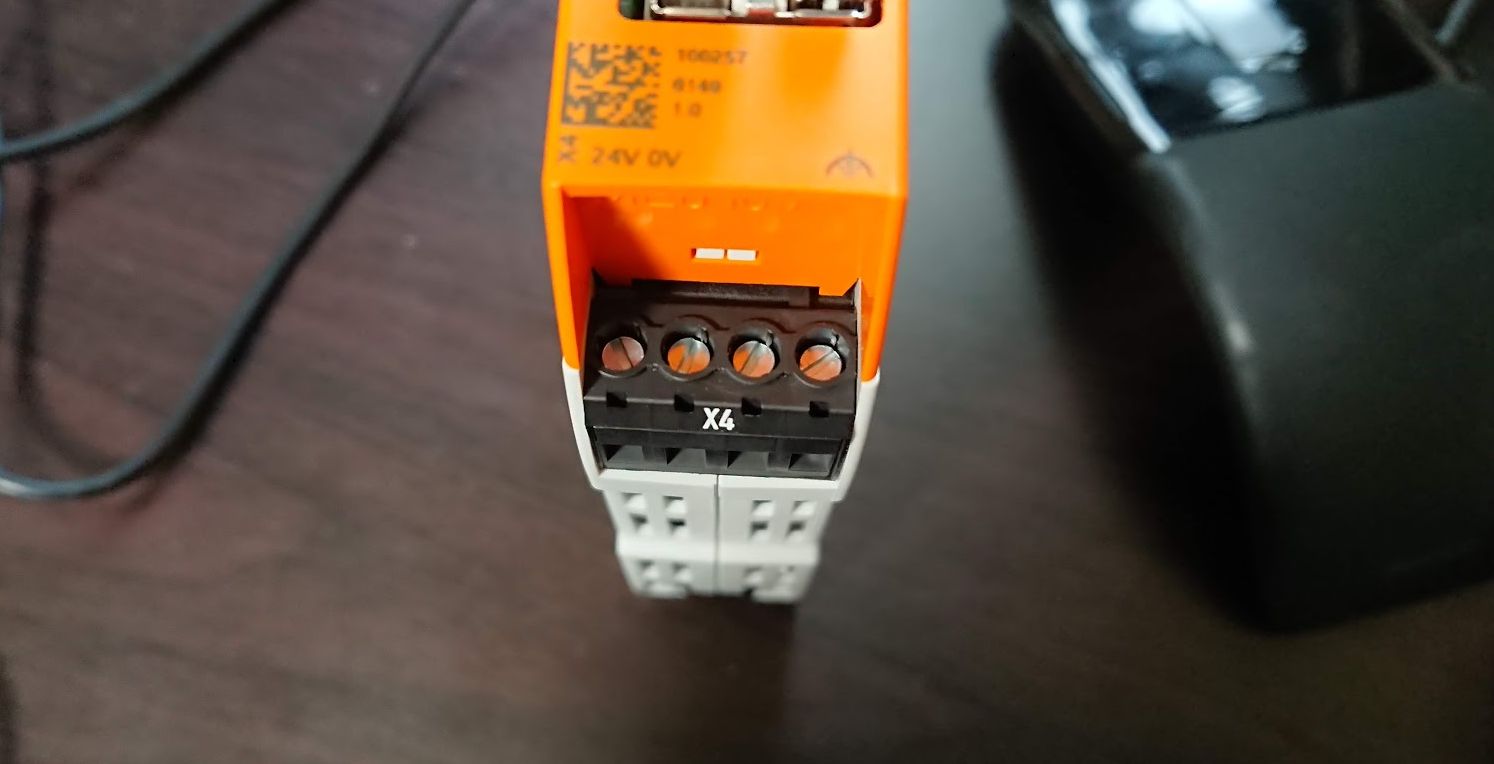

さらによく見たら24V 0V の表記がありました。つまり左端。
- GND
- 0V
- VCC ?
- 24V

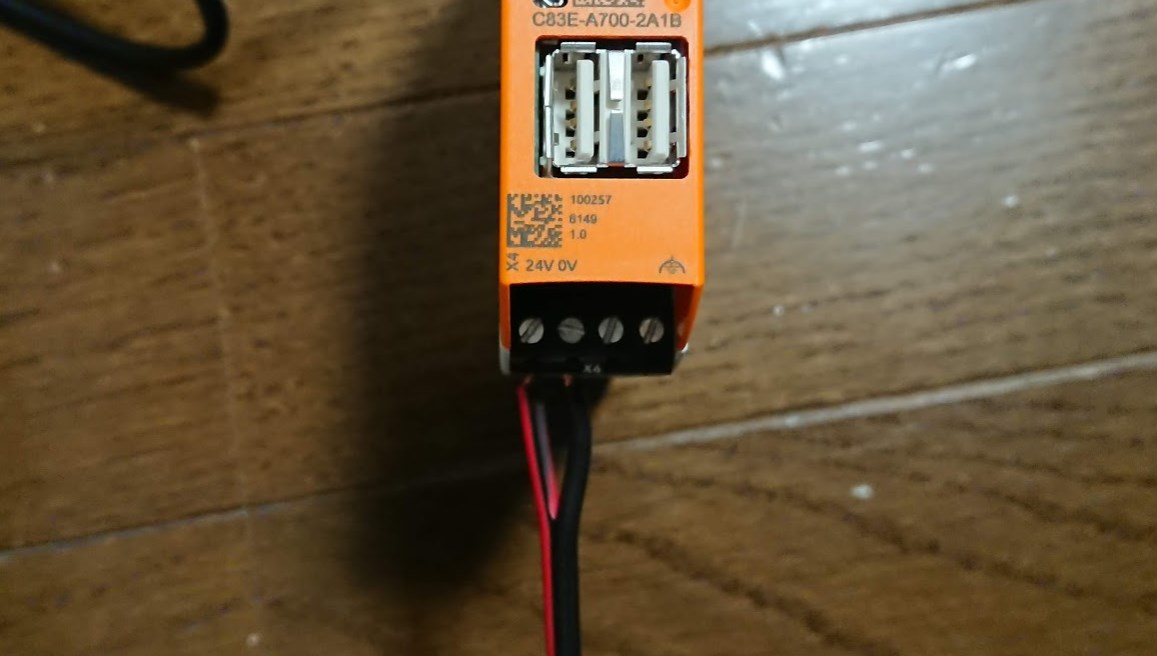

このようにつなぎました。

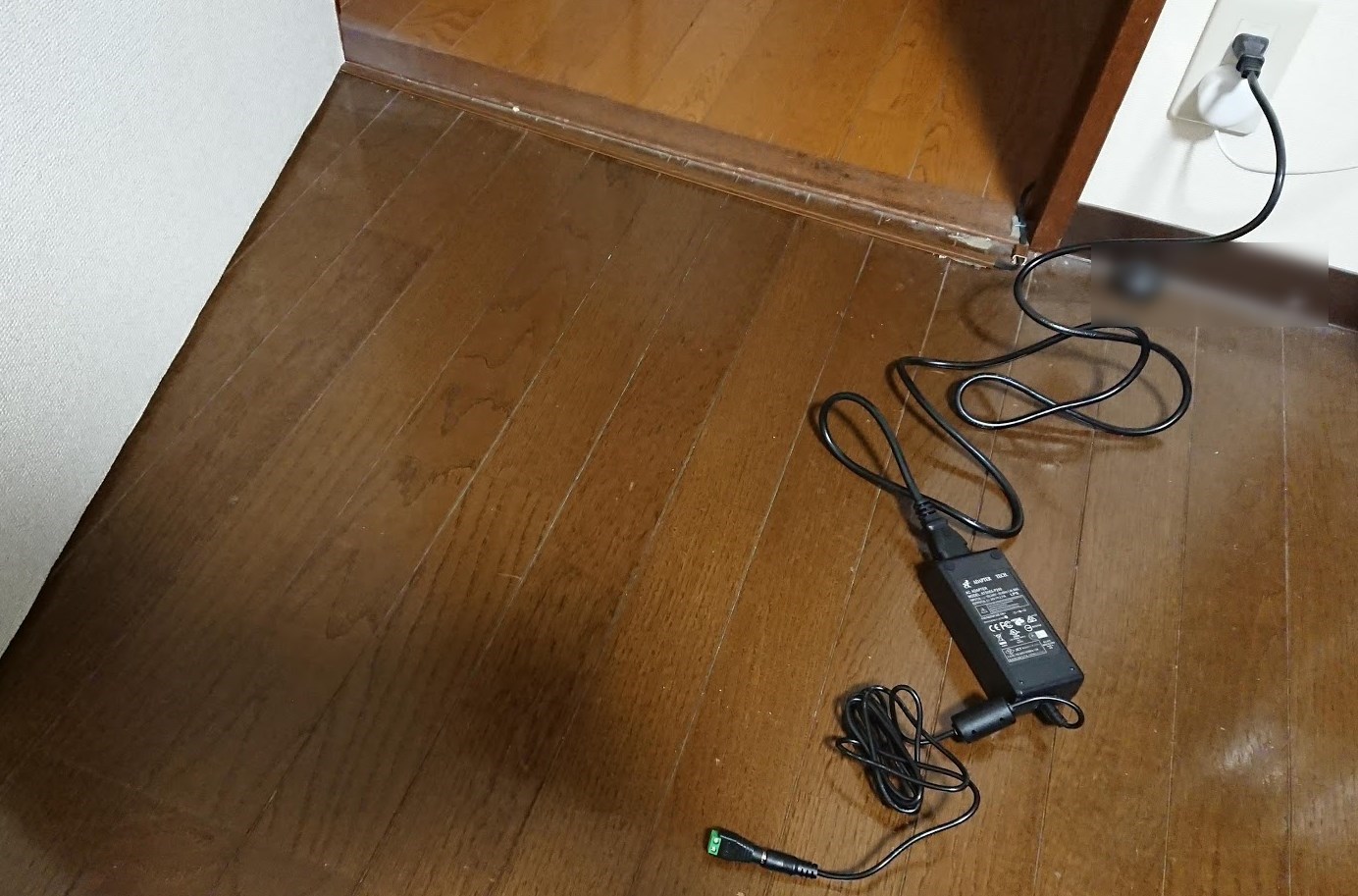

あとはACアダプターにつなぐだけです！
いよいよ接続
よし、準備は完了。いろいろとつなぎます。
つないでみると、いままうんともすんとも言わなかった電源ランプが無事点灯！！！

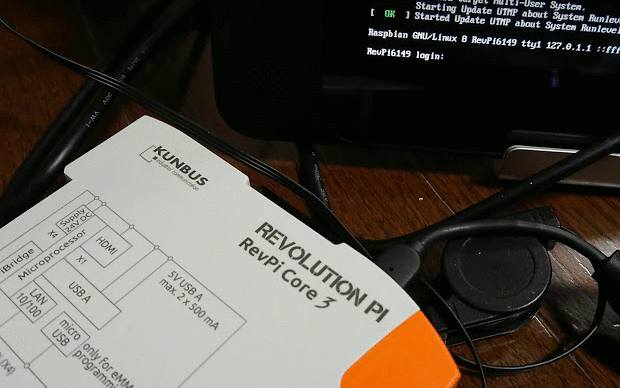

起動しました！
ログイン画面出ました！！！やったー。
まとめ

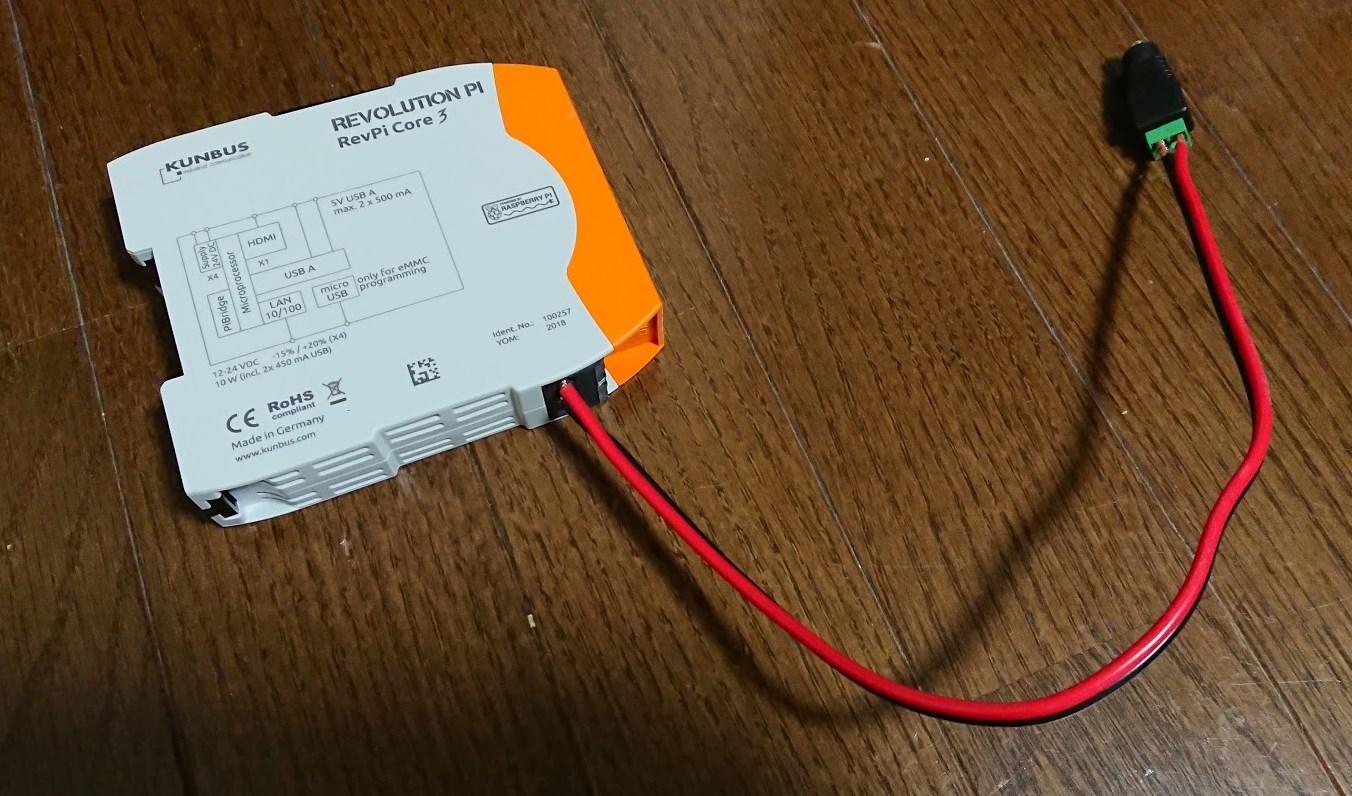

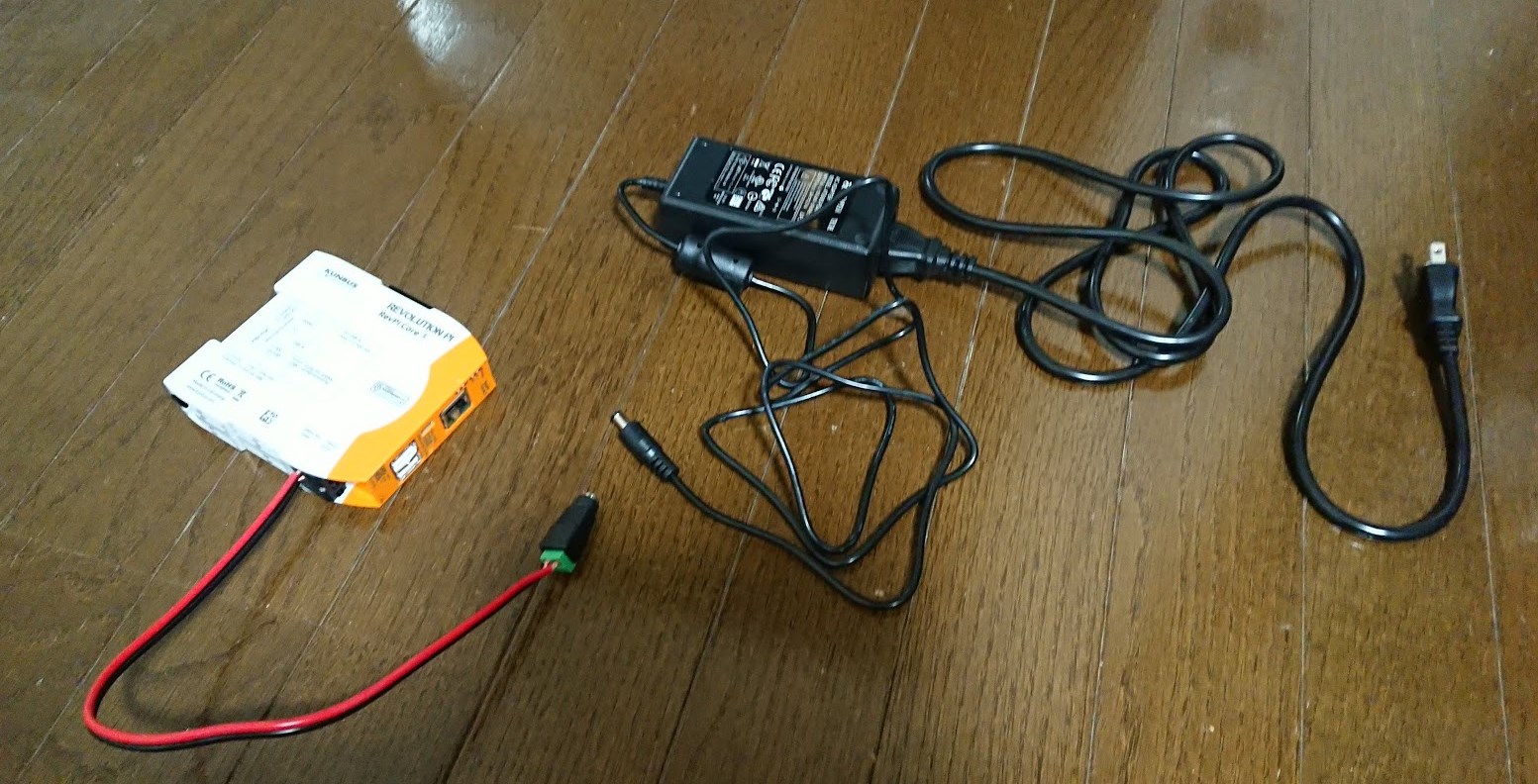

ということで、最小限装備はこうなります。
当初購入したもので装備は合っていて、これで普通のRaspberry Piと同じようにつながります。
- 普段使わない電気の世界はほんとにわからないので勉強すうることは多い
- 3.3Vや5Vの世界と比べるとミスが許されなさそうなのでやばい
- それでも未知の機器ではなく、中身はRaspberry Piなので起動するとホッとする
などなど、かなり紆余曲折はありましたが、まず、産業用Raspberry Pi Revolution Pi Core 3を起動することができました。
それでは、よきRevolution Pi Lifeを！
