Wio LTEをやってみてIFTTT送信サンプルまで試したメモ
Windows10でWio LTEをやってみてIFTTT送信サンプルまで試したメモです。
LTEモデム搭載済みプロトタイプ向けデバイスの販売を開始しました！ - SORACOM Blog
先日、こちらの記事が来まして、SORACOM Airのさらなる用途として、そしてWio Node的なGroveの拡張として、とりあえず、触ってみたいということで、やってみました。
開封と取り付け

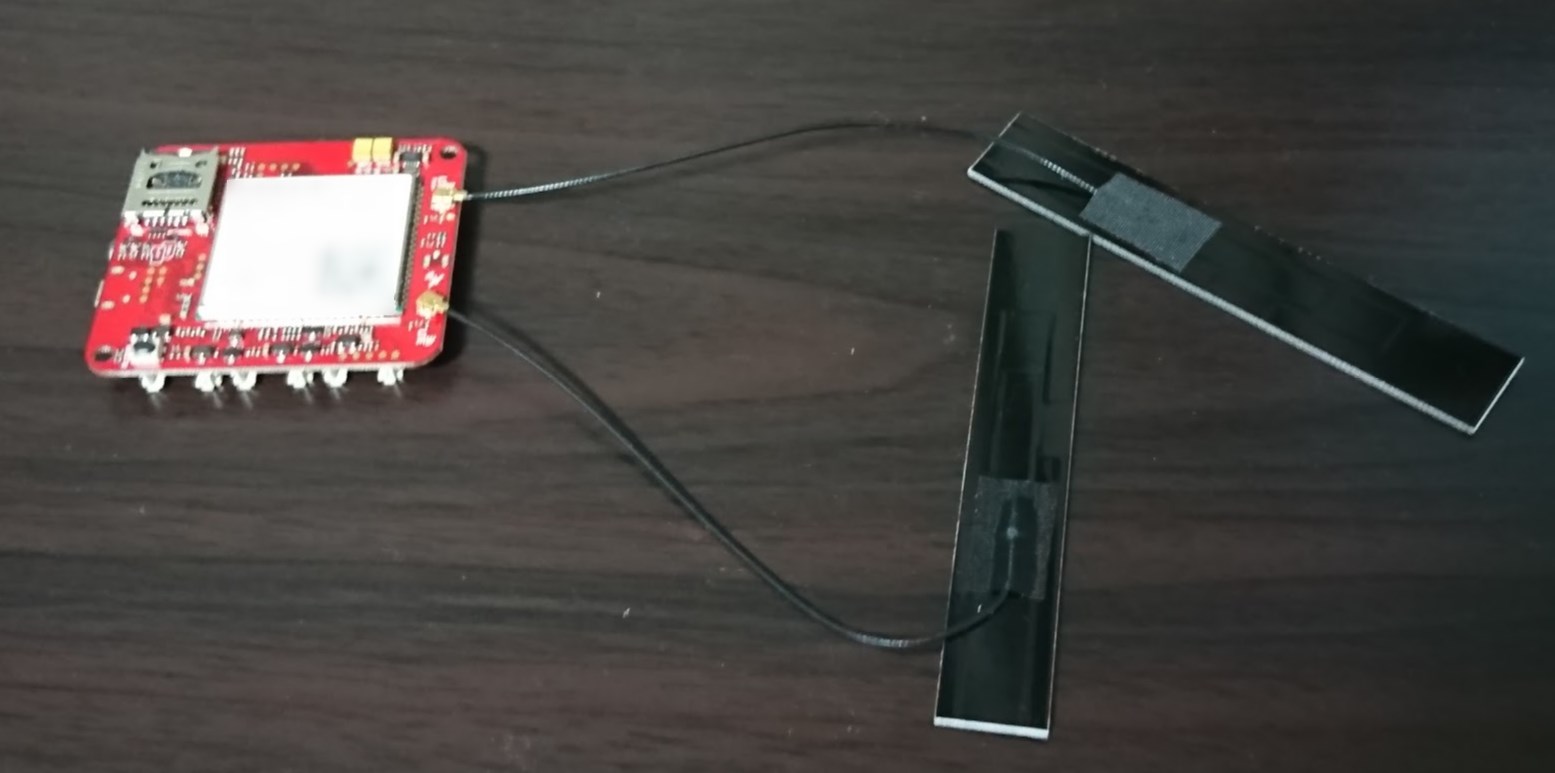

開封の儀はざっくり行きます。開封しこのような形で取り付けました。
アンテナを2つ取り付けてクラゲのような感じ。その他にUSBケーブルもありました。

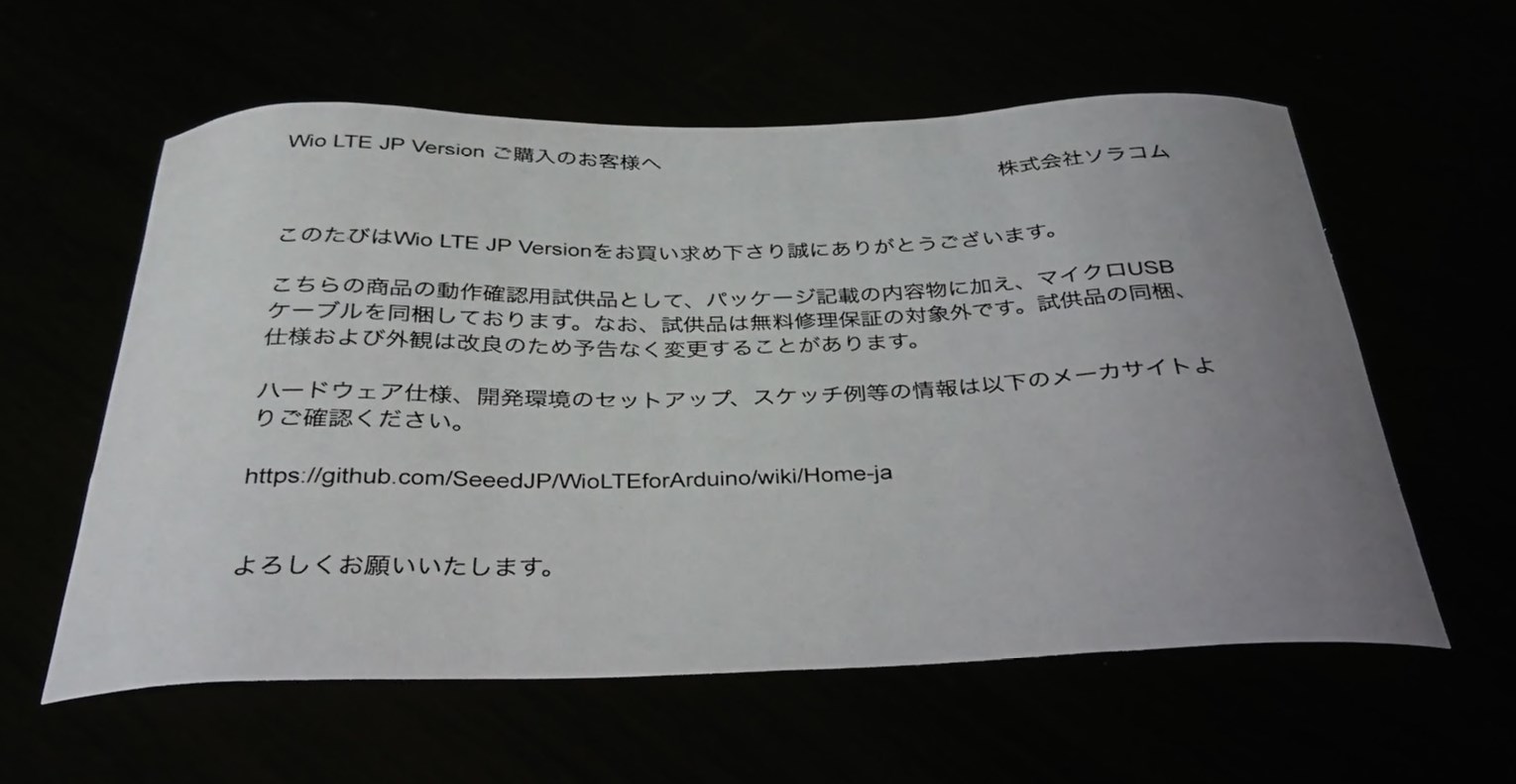

同封されていた用紙にURLが書いてあったのを見落としていました。

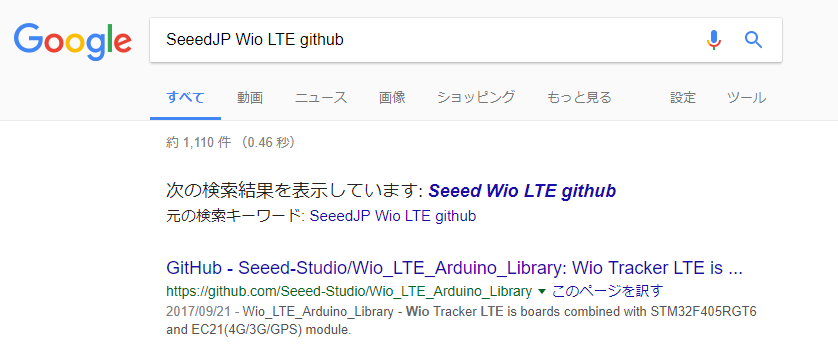

うっかり検索してみたのですが、JPじゃないグローバルのほうがひっかかりやすいです。素直に用紙に戻りアクセス。
Setup ja · SeeedJP/WioLTEforArduino Wiki
ともあれ、こちらからセットアップを進めていきました。
- Arduino IDEのインストール
- Wio Tracker LTEボードの追加
- Wio LTEライブラリの追加
を進めていきました。
LEDを光らせるサンプルを試す
LedSetRGB.inoを試してみました。

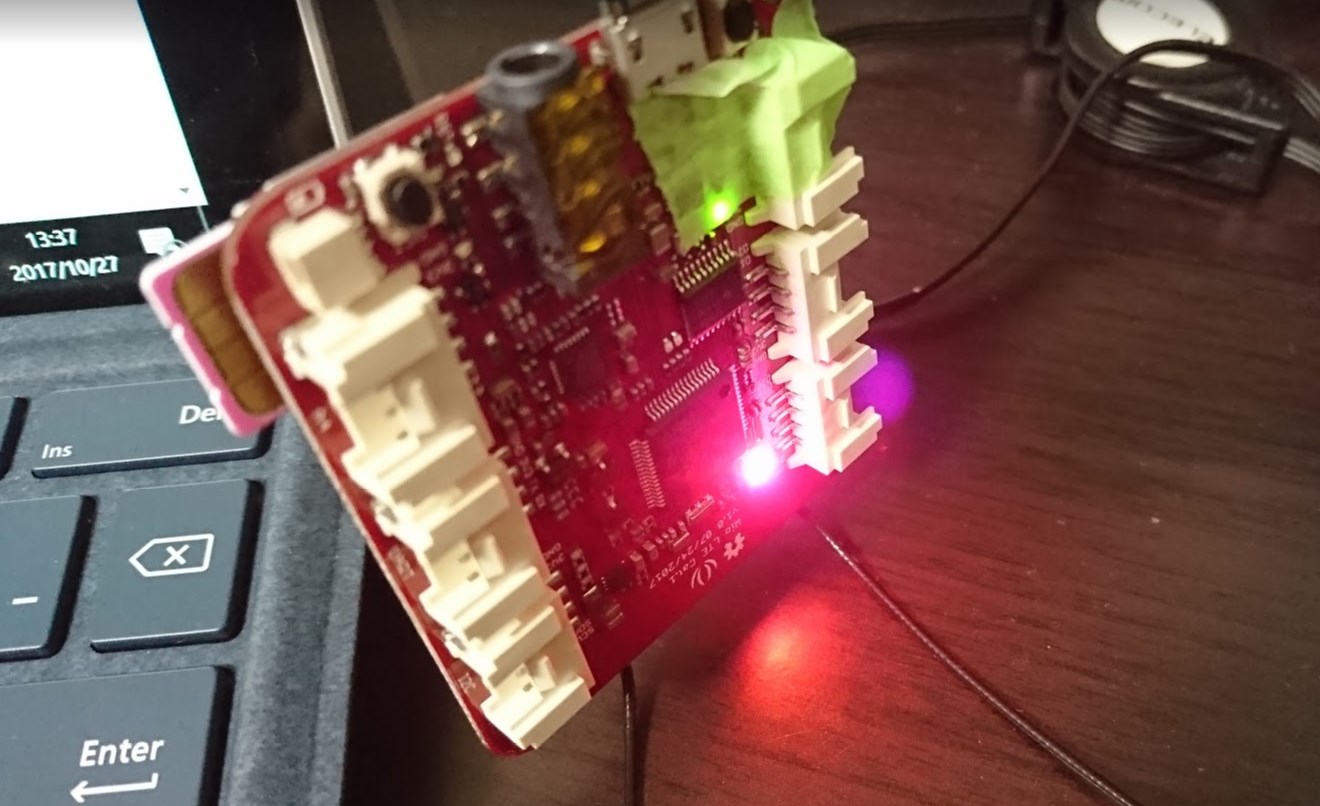

最終的には、このようにうまくいきました！
セットアップから、ちょいちょいハマってしまったのでまとめます。
ハマリポイント1：DFUモードで書き込めないエラー

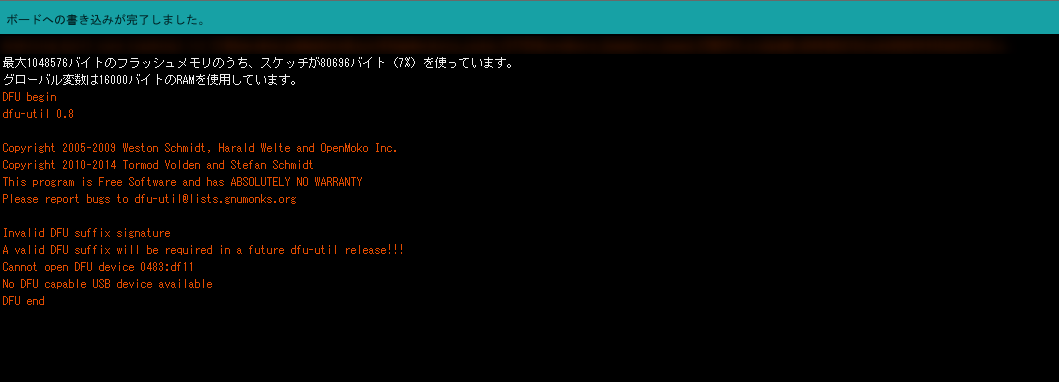

セットアップをよく読めという話ですが、ハマりました。普通につないで、書き込もうとしたら以下エラーが。
DFU begin
dfu-util 0.8Copyright 2005-2009 Weston Schmidt, Harald Welte and OpenMoko Inc.
Copyright 2010-2014 Tormod Volden and Stefan Schmidt
This program is Free Software and has ABSOLUTELY NO WARRANTY
Please report bugs to dfu-util@lists.gnumonks.orgInvalid DFU suffix signature
A valid DFU suffix will be required in a future dfu-util release!!!
Cannot open DFU device 0483:df11
No DFU capable USB device available
DFU end
これは私の場合、
Setup ja · SeeedJP/WioLTEforArduino Wiki

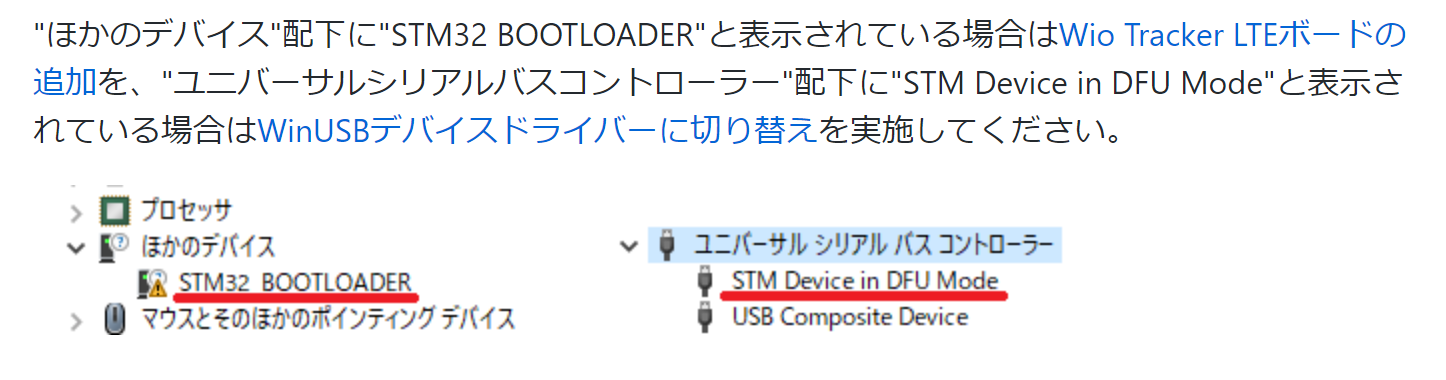

の「"ユニバーサルシリアルバスコントローラー"配下に"STM Device in DFU Mode"と表示されている場合はWinUSBデバイスドライバーに切り替えを実施してください」に該当していて、WinUSBデバイスドライバーを入れ替えました。
ReplaceDriver ja · SeeedJP/WioLTEforArduino Wiki
こちらで無事書き込むことが出来ました。
DFU begin
dfu-util 0.8
Copyright 2005-2009 Weston Schmidt, Harald Welte and OpenMoko Inc.
Copyright 2010-2014 Tormod Volden and Stefan Schmidt
This program is Free Software and has ABSOLUTELY NO WARRANTY
Please report bugs to dfu-util@lists.gnumonks.org
Opening DFU capable USB device...
ID 0483:df11
Run-time device DFU version 011a
Claiming USB DFU Interface...
Setting Alternate Setting #0 ...
Determining device status: state = dfuERROR, status = 10
dfuERROR, clearing status
Determining device status: state = dfuIDLE, status = 0
dfuIDLE, continuing
DFU mode device DFU version 011a
Device returned transfer size 2048
DfuSe interface name: "Internal Flash "
Downloading to address = 0x08000000, size = 88400
Download [ ] 0% 0 bytes
Download [ ] 0% 0 bytes
Download [= ] 4% 4096 bytes
Download [== ] 9% 8192 bytes
Download [=== ] 13% 12288 bytes
Download [==== ] 16% 14336 bytes
Download [==== ] 18% 16384 bytes
Download [===== ] 20% 18432 bytes
Download [====== ] 25% 22528 bytes
Download [======= ] 30% 26624 bytes
Download [======== ] 32% 28672 bytes
Download [========= ] 37% 32768 bytes
Download [========== ] 41% 36864 bytes
Download [=========== ] 44% 38912 bytes
Download [============ ] 48% 43008 bytes
Download [============= ] 53% 47104 bytes
Download [============== ] 57% 51200 bytes
Download [=============== ] 60% 53248 bytes
Download [================ ] 64% 57344 bytes
Download [================= ] 69% 61440 bytes
Download [================== ] 74% 65536 bytes
Download [=================== ] 76% 67584 bytes
Download [==================== ] 81% 71680 bytes
Download [===================== ] 85% 75776 bytes
Download [====================== ] 88% 77824 bytes
Download [======================= ] 92% 81920 bytes
Download [======================== ] 97% 86016 bytes
Download [=========================] 100% 88400 bytes
Download done.
File downloaded successfully
Resetting USB to switch back to runtime mode
Invalid DFU suffix signature
A valid DFU suffix will be required in a future dfu-util release!!!
can't detach
DFU end一瞬、該当のCOMポート無くて、書き込めるの？と思いましたが、別立てで書き込むようで、そこはすんなり書き込めました。
ハマりポイント2：Arduinoの例が迷った

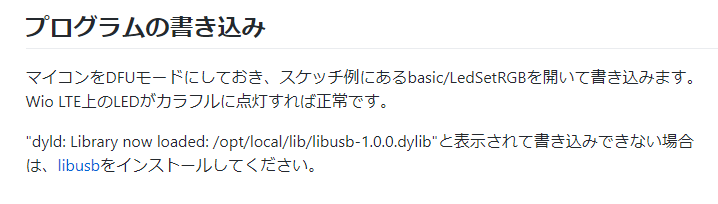

Setup ja · SeeedJP/WioLTEforArduino Wiki
と案内していただいたのですが、
2017/10/27現在で、Arduino IDEのスケッチ例からたどれなかったので、
のexamplesからLedSetRGB.inoを使いました。
IFTTTにデータを送るサンプル ifttt-webhook.ino
つづいて、うまくいったのでIFTTTにデータを送るサンプル ifttt-webhook.inoを試しました。
のexamplesからifttt-webhook.inoを使いました。
SIMの差し込み方

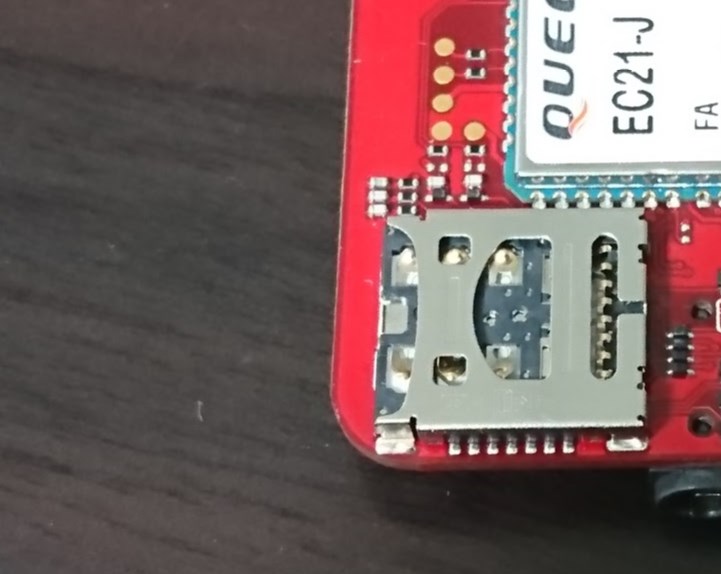

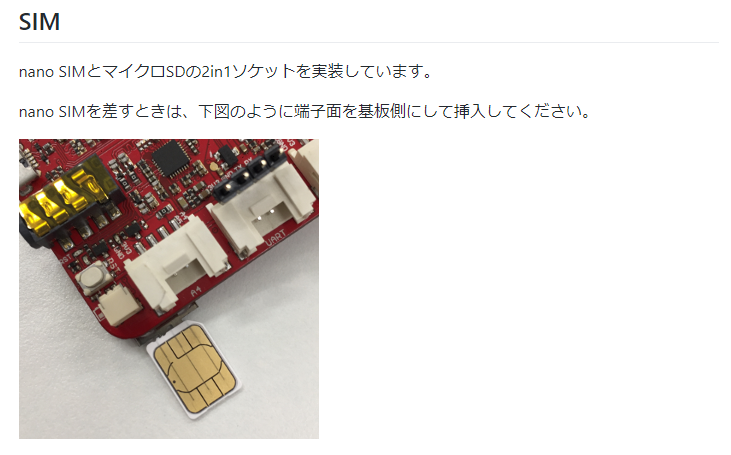

ここでいよいよLTEを扱うわけです。そこで、まず、迷ったのがSIMの挿し方です。こちらもGitHubにバッチリ紹介されています。
Hardware ja · SeeedJP/WioLTEforArduino Wiki
そう、ナノSIMのSORACOMが挿さるんですね。

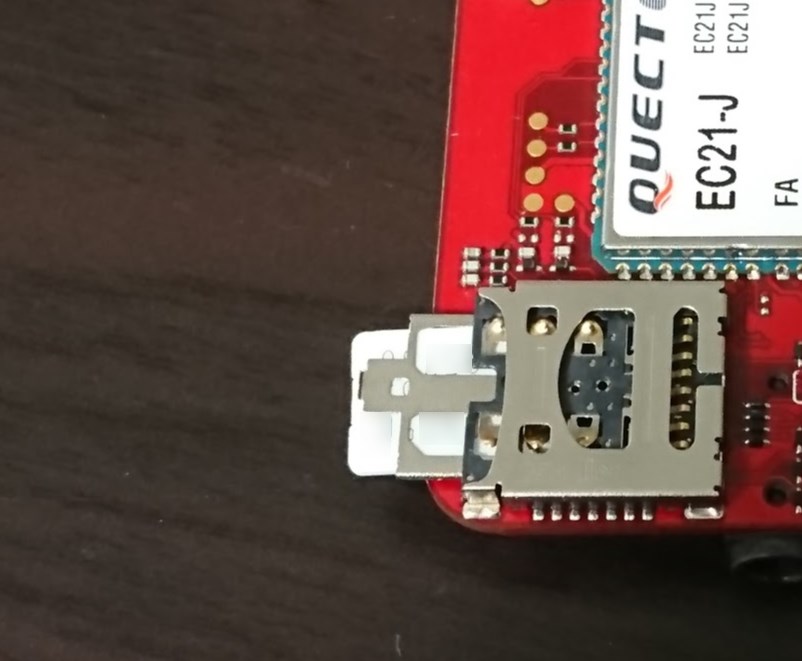

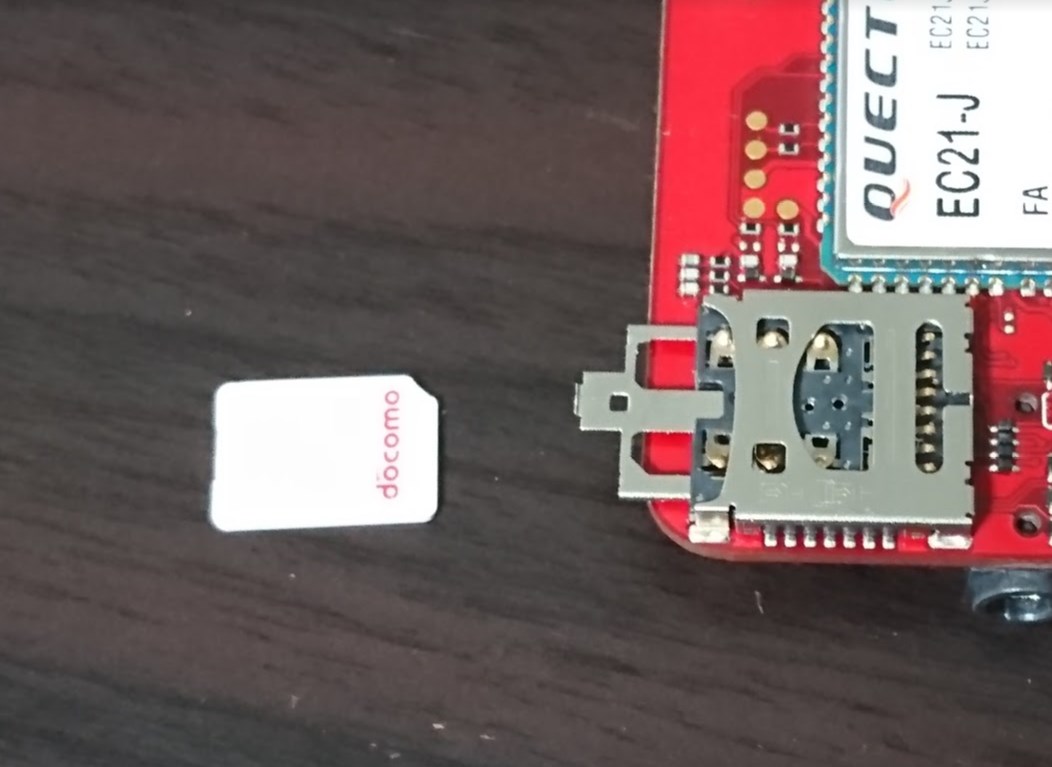

このように差し込みました。
ほんと、写真のとおり、向きに注意しましょう。何度か間違って接続不良かと焦りました（自分が悪い）

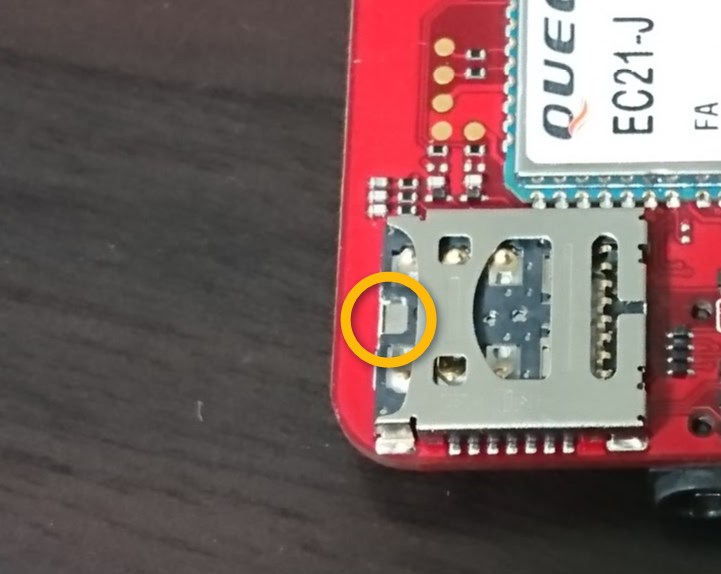

ちなみに抜くときは、オレンジの丸で示しているツメのところを引き出すと、取り出しやすいです。

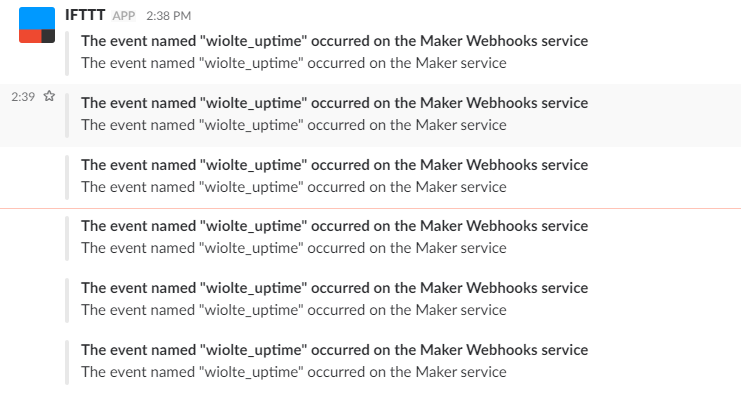

ソースコードを書き込みIFTTTでアプレットを作ってみると無事受信できました。
ハマリポイント3：給電の弱いUSBハブでLTEが連続して落ちる
途中、PCで数珠つなぎにした給電の弱いUSBハブでLTEが連続して落ちるっぽい挙動が見受けられました。

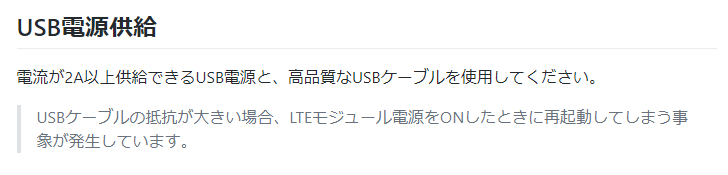

こちらもGitHubに書いてありました。さすが。
Hardware ja · SeeedJP/WioLTEforArduino Wiki

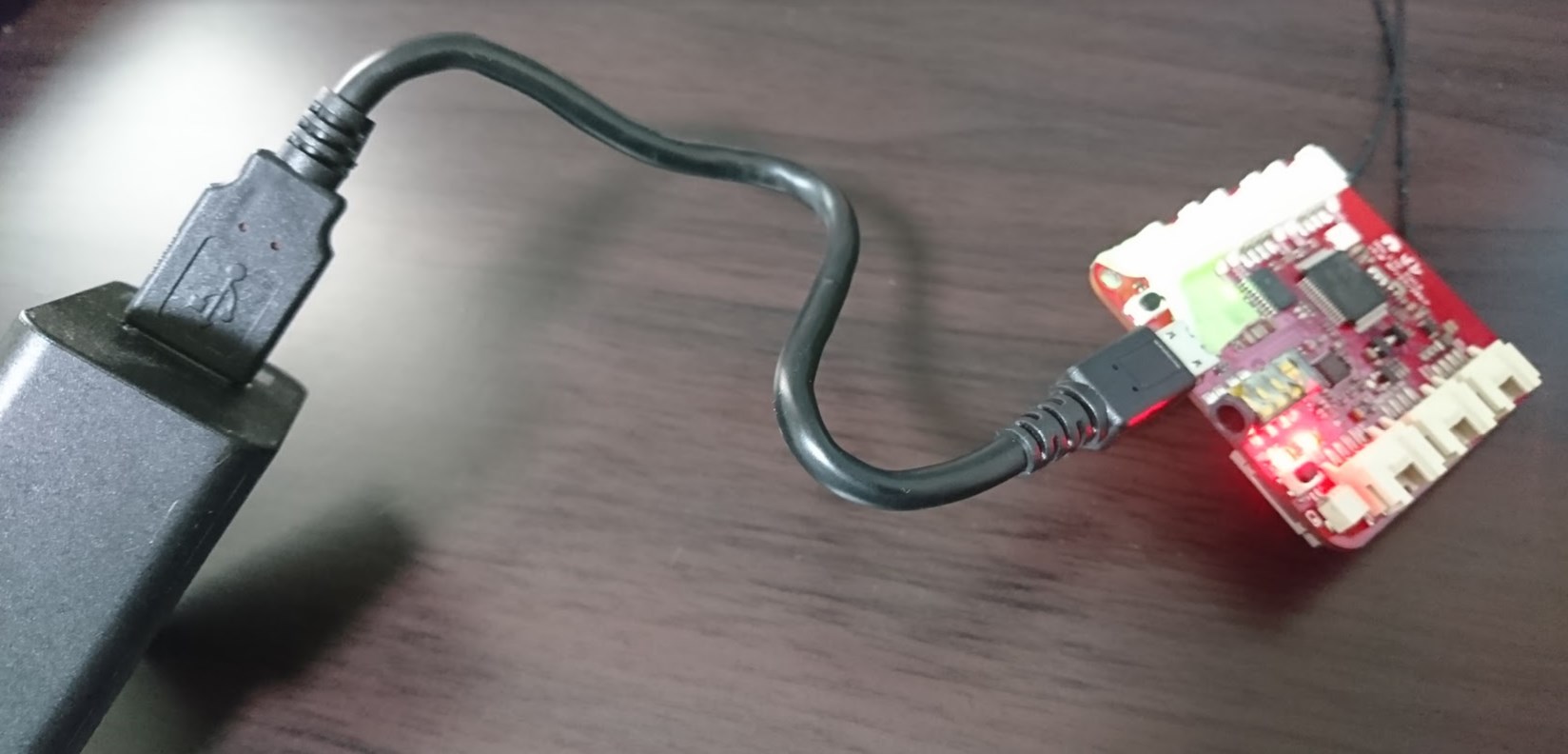

ということで、コンセントから直でつなげる2A対応のUSBポートで給電したら安定しました！
こんなかんじです。
ちなみに、SORACOM側からいつでも接続状態は確認可能です。
まとめ
ということで、Wio LTEをやってみてIFTTT送信サンプルまで試したメモを書きました。
いくつか、ハマリポイントがありましたが、一度越えればスムーズに書き込むことができ、Arduino機器と同じように扱えて面白いです。
GroveもSORACOMもありますし、いろいろと試していこうと思います。
それでは、よきWio LTE & SORACOM Air & Grove Lifeを！
