以前の記事で、ある程度まで出来上がってきましたが、Raspberry Pi Zeroケースの設計ミスを改善しフタまで実装するまでのメモです。
- Raspberry Pi Zeroの形状を写しとりIllustratorから123D Designに落としこむまでのメモ 前編 – 1ft-seabass.jp.MEMO
- Raspberry Pi Zeroの形状を写しとりIllustratorから123D Designに落としこむまでのメモ 後編 – 1ft-seabass.jp.MEMO
設計ミスを修正し微調整

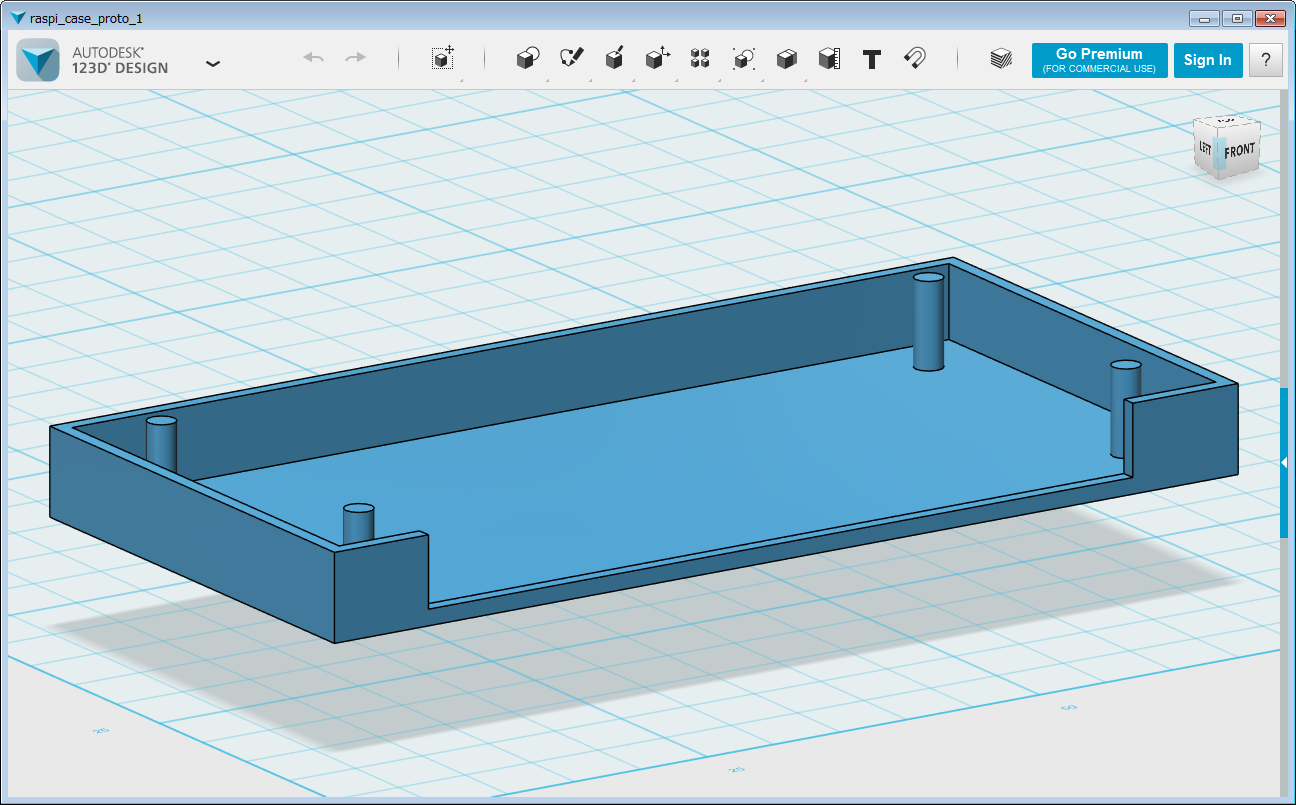

以前がこのようなシンプルな形でしたが、さらに使い勝手よくしました。
まず3Dカードの出口を加えまして、Raspberry Pi Zeroがハマる穴を2段にして、ちょっと浮いてハマるようにしました。ちょっと製品ぽいアプローチ。
Raspberry Pi Zeroがハマる穴自体についても、ペンの太さぶんだけ穴が狭まりズレてたので、ハマりが悪かったので調整しました。

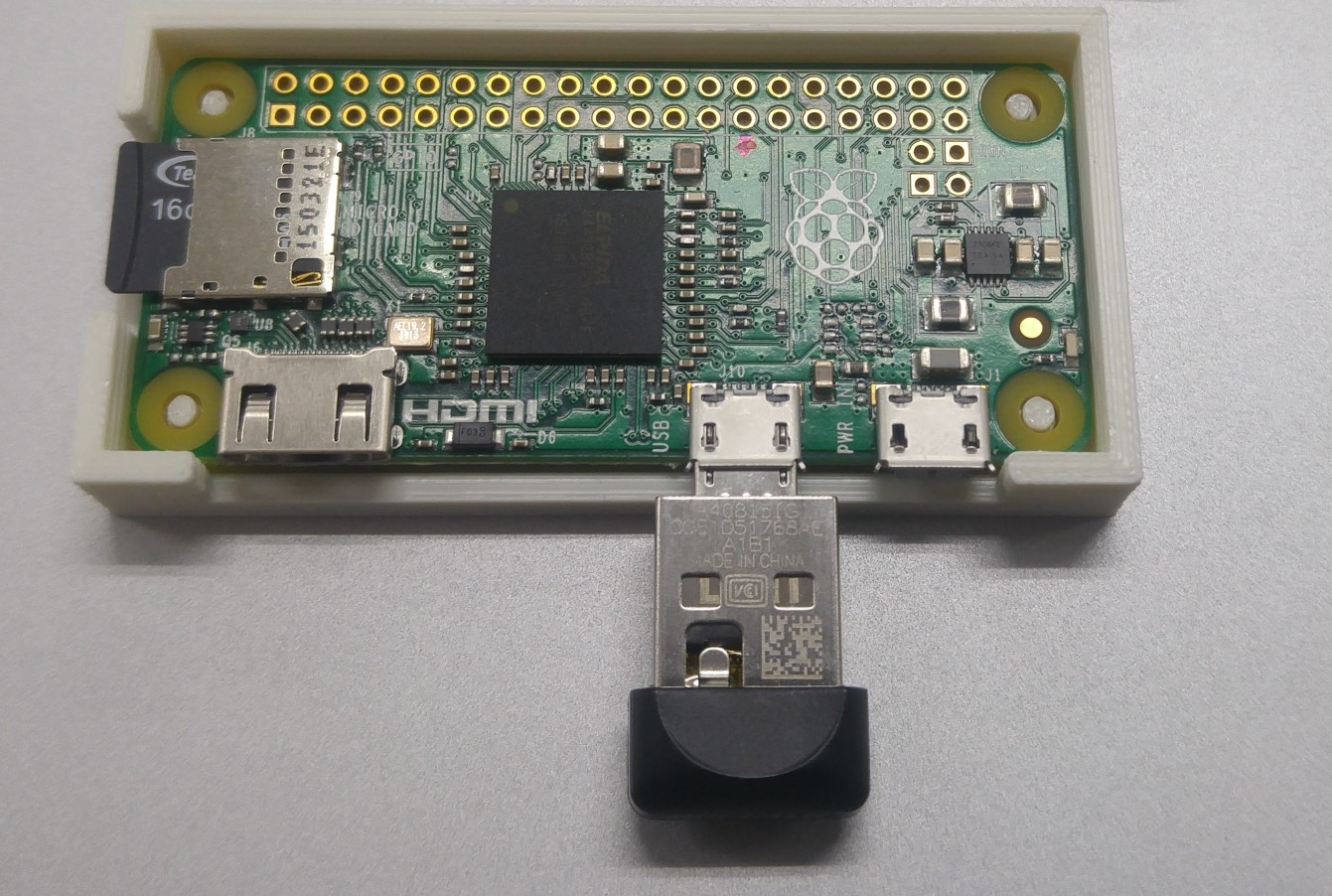

出力してみたら、ぴったりうまくいきました!
ケース部分ができたので、フタ作成へ。
ケース部分設計はうまくいったので、フタも作ってみます。123D DESIGNで、先ほどのケースのサイズに合わせて作成します。また、Raspberry Pi ZeroのGPIOピンの出口も考慮して開けます(画像上のほう)
上がのっぺりさびしかったので、ウォンバットのSVGデータを読み込んで押し出してみました。かわいい。
出力してみたところ、無事はまりそうな気配・・・っ
よし!!!さすが3Dデータ同士で形をとっているので、びっくりするほどピッタリハマりましたよ!
GPIOの出口もぴったりでていて良い感じです。
なお、無線LAN USBアダプタについては、ADV-121 | Ainex 極小USBホストアダプタ A – Micro-B を使って無駄な配線をなくしてRaspberry Pi Zeroに接続しています。
おかげさまで、自分だけのウォンバットRaspberry Pi Zeroケースができました。しかも、このベースの形状データに対して色々と形状を追加することで、いろいろな形が試せそう!
もちろん、GPIOピンも連携しやすそうなので、いろいろとプロトタイプしていこうと思います。
それでは、よき ウォンバット+Raspberry Pi Zero+3Dプリンタ Lifeを!
